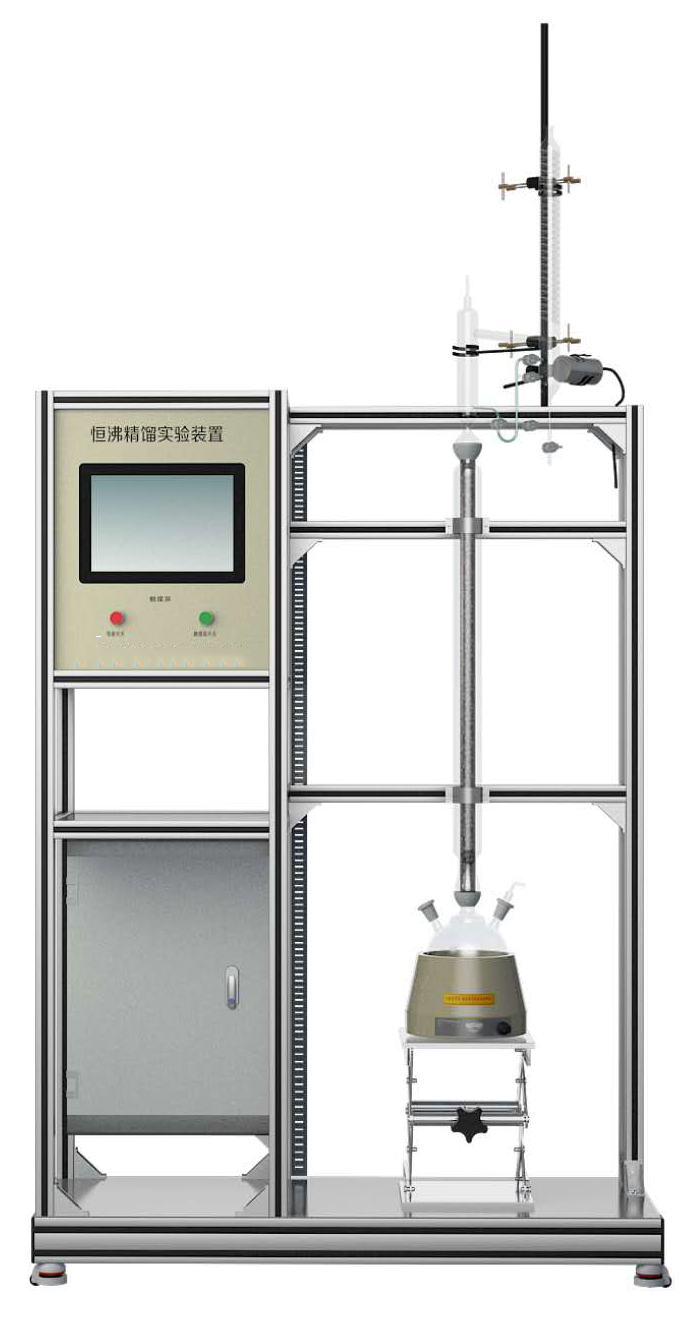

LG-HFJL恒沸精餾實驗裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、裝置特點

1、本裝置用于分離形成共沸物的體系，通過添加夾帶劑分離共沸物體系。

2、玻璃塔外壁采用透明導電膜保溫抵抗熱損失，可清晰觀察實驗現象。

3、塔釜設計特殊取樣裝置，取樣方便、安全。

4、特殊塔頭設計，既可采用分相回流，又可采用混相回流。

5、集約化控制，智能化測、控溫，操作方便易行。

二、裝置功能

1、掌握共沸精餾的基本原理和操作。

2、能進行全塔物料衡算和塔操作的過程分析。

3、了解共沸精餾與常規精餾的區別。

4、學會分析塔內物料組成。

5、全觸摸集成化控制，高穩定數據傳輸，硬件加密。

6、裝置可實現移動終端掃碼，獲取裝置三維工藝視頻介紹。

三、主要配置

玻璃精餾塔、保溫塔、冷凝器、玻璃塔釜、油水分離器、加熱器、U型壓力計、溫度傳感器、中央處理器、觸摸屏、高品質鋁合金型材框架。

四、公用設施

1、水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?/span>

2、電：電壓AC220V，1.5kW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

五、技術參數

玻璃精餾塔：塔體無側口，直徑Φ20mm，塔高1.2m，玻璃外罩Φ70mm，填料為316L不銹鋼Φ3mmθ網環。

塔保溫：塔外壁上、下兩段透明導電膜加熱保溫（手動控制），加熱功率各250W。

3、塔頭：自動回流比控制，蛇管冷凝器，塔頂冷凝管為蛇形冷凝器帶油水分離器結構（帶擺動回流），既可采用分相回流，又可采用混相回流?；亓鞅瓤刂破鳎簳r(shí)間繼電器，按秒進行時間控制。

4、玻璃塔釜：容積500mL，測溫口、取樣口。

5、加熱器：功率300W，集成控制。

6、溫度傳感器：Pt100，顯示分度0.1℃。

7、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

8、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。

9、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。

10、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。

11、額定電壓：220V，總功率：1.5kW。

12、外形尺寸：1300×500×2200mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

13、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

14、配數據采集軟件一套，在線工業組態軟件一套。

六、測控組成

變量

檢測機構

顯示機構

執行機構

回流比

回流比繼電器

觸摸屏

回流比控制器

塔節溫度

PT100鉑電阻

觸摸屏

無

塔頂溫度

PT100鉑電阻

觸摸屏

無

塔釜溫度

PT100鉑電阻

觸摸屏

調壓模塊
