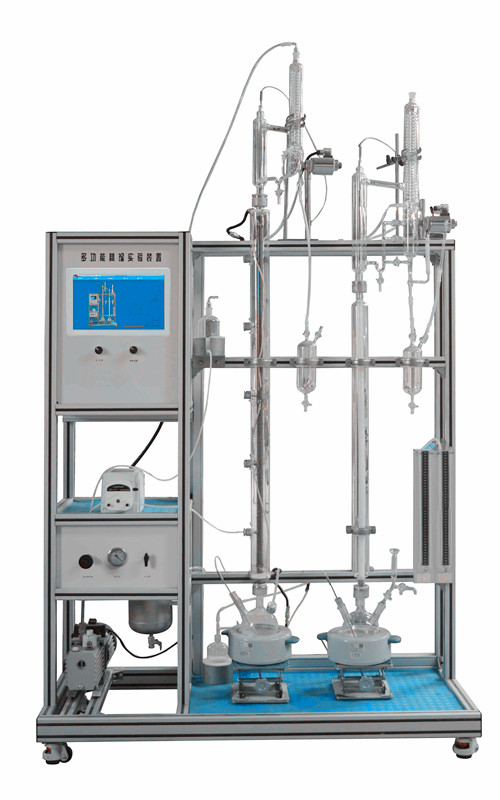

LG-DGNJL多功能精餾實驗裝置
品牌:理工偉業 咨詢電話:010-82827827 82827835
一、裝置功能
1、用于各種有機物質的精制分離,裝置有兩個塔,一個為無側口的玻璃塔體,另一個為有五個側口的玻璃塔體,配有擺錘式的回流塔頭,既可以實現連續操作,又可以進行間歇操作,既可采用分相回流,又可采用混相回流。
2、可實現反應精餾、萃取精餾、普通常減壓精餾等操作。
3、裝置能完成不同回流比操作,考察回流比對產物分布、分離效率的影響。
4、全觸摸集成化控制,高穩定數據傳輸,硬件加密。
5、裝置可實現移動終端掃碼,獲取裝置工藝視頻介紹。
二、主要配置
玻璃雙精餾塔、玻璃塔釜、玻璃冷凝器、油水分離器、加熱器、流量計、U型壓力計、溫度傳感器、真空系統、中央處理器、觸摸屏、高品質鋁合金型材框架。
三、公用設施
1、水:裝置需冷卻水,自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂的冷凝器后排出。
2、液:裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。
3、電:電壓AC220V,功率2KW,標準單相三線制。
四、技術參數
1、雙玻璃填料塔,塔體直徑φ20mm,塔1:高1400mm,塔2:高1200mm。不銹鋼φ2×2mmθ網環填料,塔體外壁二段透明導電膜加熱保溫,塔釜容積500ml。雙塔可獨立操作。
2、雙預熱器與控溫系統,溫度與塔頂回流自控,塔頂、塔釜測溫獨立數字顯示。
3、塔1:五側口,塔2:無側口,塔體外壁2段導電膜加熱保溫,塔1和塔2均有溫度與回流自控,塔1和塔2的塔頭為蛇管冷凝器,擺錘式回流結構和蛇管冷凝器油水分相器結構。
4、蠕動泵2臺,外控功能:轉速控制,方向控制,啟??刂啤^D速范圍:0.1-50rpm。轉速分辨率:0.1rpm。流量范圍: 0.01-30ml/min。
5、250ml高位玻璃加料瓶,液體轉子流量計:范圍2.5~25ml/min ,數量2套。
6、真空系統:含真空泵、緩沖罐,閥門、壓力計等。
7、加熱器:功率300W,集成控制。
8、溫度傳感器:Pt100,顯示分度0.1℃。
9、中央處理器:執行速度0.64μs,內存容量16K,內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議;功能:數據處理運算。
10、模擬量模塊:高達16位分辨率,總和精度±0.5%,內建RS485通訊模式。
11、溫度模塊:分辨率0.1℃,精度0.5%,內建RS485通訊模式。
12、采用一體機平板觸摸電腦,全程數字化觸摸屏控制操作。HMI:投射式觸控技術,5000萬次觸摸點,內存4G,功能:中央處理器數據顯示控制。
13、額定電壓:220V,總功率:2.2kW。
14、外形尺寸:1500×550×2300mm(長×寬×高),外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪。
15、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生工程化理念。
16、配數據采集軟件一套,在線工業組態軟件一套。
五、測控組成
變量 |
檢測機構 |
顯示機構 |
執行機構 |
流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
回流比 |
回流比繼電器 |
觸摸屏 |
回流比控制器 |
精餾1塔釜溫度 |
PT100鉑電阻 |
觸摸屏 |
調壓模塊 |
精餾1塔節 |
PT100鉑電阻 |
觸摸屏 |
無 |
精餾1塔頂 |
PT100鉑電阻 |
觸摸屏 |
無 |
精餾2塔釜溫度 |
PT100鉑電阻 |
觸摸屏 |
調壓模塊 |
精餾2塔節溫度 |
PT100鉑電阻 |
觸摸屏 |
無 |
精餾2塔頂溫度 |
PT100鉑電阻 |
觸摸屏 |
無 |
