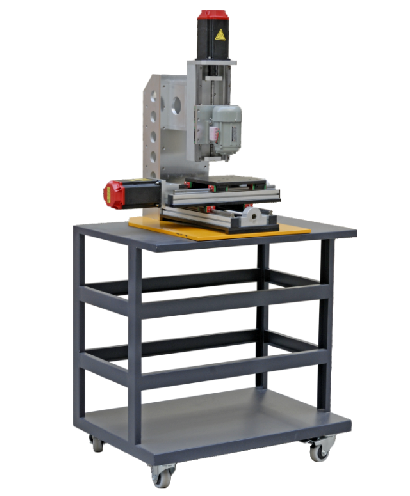

LGY-SK103型三坐標滑臺實訓設備
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備功能說明
三軸滑臺采用可拆裝的機械結構，可以完成數控機床機械傳動部件中的絲桿、直線導軌、絲桿支架的拆裝實訓及導軌平行度、直線度、XY垂直度及Z軸垂直度的等精密機械檢測技術的實訓。
滑臺的導軌采用直線導軌、絲桿采用滾珠絲桿，傳動采用聯軸器直連的方式。整體結構采用工業鋁型材加工而成，外形美觀實用。
二、設備實訓項目
1、行程限位參數設定實訓
2、滾珠絲桿副的認識、聯軸器拆裝、直線導軌副拆裝。
3、十字滑臺的機械安裝
4、檢查導跪滑塊接觸面、螺母支座接觸面與工作臺的平行度。
5、檢查導軌的平行度與直線度
6、XYZ軸機械精度的檢測實訓
三、技術參數
1、伺服電機扭矩：4NM（需單獨配置）
2、絲杠行程：90mm
4、絲杠參數（直徑mm/螺距mm）:14/05
5、外形尺寸：長×寬×高＝800×600×1350；
