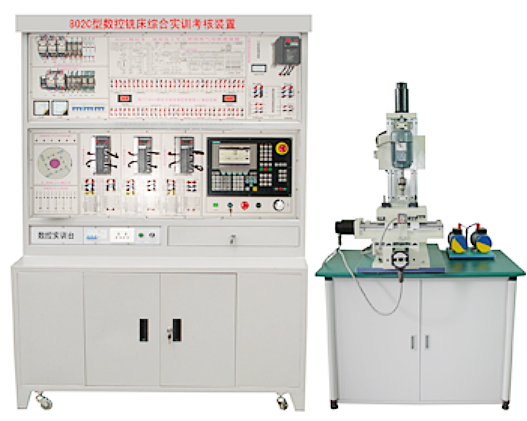

LGS-802CMC型 數控銑床電氣控制與維修實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGS-802CMC型 數控銑床電氣控制與維修實訓臺是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品，具有數控銑床的安裝調試、參數設置、PMC編程、故障診斷與維修、數控編程操作等多項功能。
一、特 點：
◆系統由實訓臺和三坐標組成，能完成數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控銑床調試、數控編程與坐標運動等教學實訓。
◆系統采用開放式結構，將一臺數控銑床電控系統在實訓臺上進行分解展示，模塊化設計，將數控系統接口信號在各模塊上展開，信號可測量。
◆三坐標平臺采用直線圓形高碳鋼導軌，滾珠絲桿傳動。具有較高的定位精度和重復定位精度。
二、技術性能：
1.輸入電源：三相四線380V±10% 50Hz
2.裝置容量：＜2kVA
3.實訓臺外形尺寸：137cm×60cm×189cm，
三、配置及功能：
1.控制屏采用鐵質雙層亞光密紋噴塑結構。
2. 電源部分采用三相四線380V交流電源供電，漏電保護器控制總電源，控制屏的供電由鑰匙開關和啟停開關控制，電壓表監控電網電壓。
3.數控系統單元采用西門子（SINUMERIK 802C base line）數控系統。
4.X/Y/Z進給軸均采用交流伺服電機驅動。
5.主軸電機由變頻器進行無級調速。
6.設計有專門的故障設置區和排故操作單元。
四、三座標平臺參數：
●工作臺面寬度（長×寬）：300mm×400mm
●工作臺X軸行程：250mm
●工作臺Y軸行程：200mm
●工作臺Z軸行程：200mm
●定位精度：0.02mm
五、部分實訓項目：
1.數控銑床電氣系統的設計
2.數控系統的參數設置與調整
3.輸入輸出接口實訓
4.機床參考點的調試
5.伺服電機驅動單元的調試與應用
6.變頻器的調試、參數設置與應用
7.數控系統的通訊
8.數控銑床故障診斷與維修
9.數控系統的操作與編程
