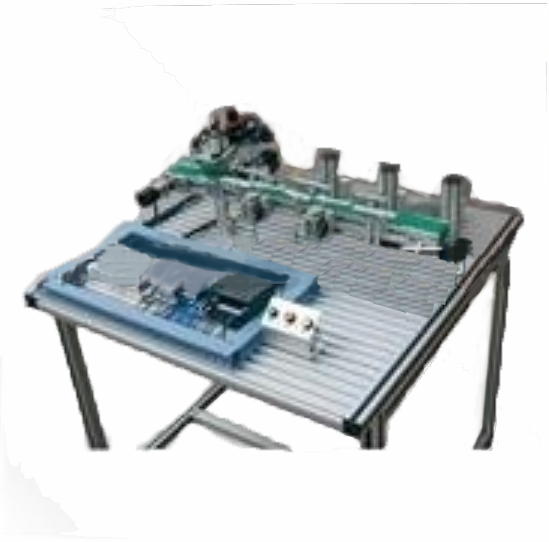

LGPFDC-1帶傳動實訓模型
一、實訓目的
1.了解氣動技術、傳感器技術、位置控制技術等內容。
2.掌握PLC控制的基本原理。
3.掌握變頻器應用技術。
二、實訓設備
1. LGPFDC-1帶傳動實訓模型1臺
2,計算機(用戶自備)1臺
3,靜音氣泵(用戶自備)1臺
4. PLC主機(含編程電纜) (用戶自備)1臺
5.變頻器(用戶自備)1臺
三、控制要求
系統啟動,將物料放到光電傳感器前的皮帶上,當光電傳感器檢測到有工件進入,即給控制系統發出信號,控制系統給變頻器發出啟動信號。變頻器驅動三相交流電機帶動皮帶轉動,當物料為金屬時電感傳感器檢測到信號,變頻器停止,推料氣缸一動作,將物料推入第一個料槽;當物料為非金屬時電容傳感器檢測到信號,變頻器停止,推料氣缸二動作,將物料推入第二個料槽。
四、端子排布
注:和LGPF-B配合使用時,請使用實訓屏上的信號轉接板進行連接,信號轉按板使用方法請參考LGPF-B實訓指導書中式的使用說明。
五、控制系統
用戶可根據需要自由配置控制系統,現就常見的西門子、三菱、歐姆龍PLC和變頻器做簡單介紹。
可編程控制器與變頻器配置表(可另配其他主機)
(一)西門子系統使用說明
1.西門子PLC電氣控制原理圖
2. MM420變頻器參數設置
(二)三菱系統使用說明
1.三菱PLC電氣控制原理圖
2.S520變頻器參數設置
旋轉頻率設定旋鈕,將運行頻率設定為30Hz。
(三)歐姆龍系統使用說明
1.歐姆龍PLC電氣控制原理圖
2.3G3MZ變頻器參數設置
旋轉頻率設定旋鈕,將運行頻率設定為30Hz。
六、參考程序(見光盤)
關鍵詞: 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實訓臺 考核裝置 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 實訓鑒定 自控實訓 數控軟件 實驗系統 數控實訓 電氣技術 數控銑床 高教設備 職教設備 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓 單片機
1.了解氣動技術、傳感器技術、位置控制技術等內容。
2.掌握PLC控制的基本原理。
3.掌握變頻器應用技術。
二、實訓設備
1. LGPFDC-1帶傳動實訓模型1臺
2,計算機(用戶自備)1臺
3,靜音氣泵(用戶自備)1臺
4. PLC主機(含編程電纜) (用戶自備)1臺
5.變頻器(用戶自備)1臺
三、控制要求
系統啟動,將物料放到光電傳感器前的皮帶上,當光電傳感器檢測到有工件進入,即給控制系統發出信號,控制系統給變頻器發出啟動信號。變頻器驅動三相交流電機帶動皮帶轉動,當物料為金屬時電感傳感器檢測到信號,變頻器停止,推料氣缸一動作,將物料推入第一個料槽;當物料為非金屬時電容傳感器檢測到信號,變頻器停止,推料氣缸二動作,將物料推入第二個料槽。
四、端子排布

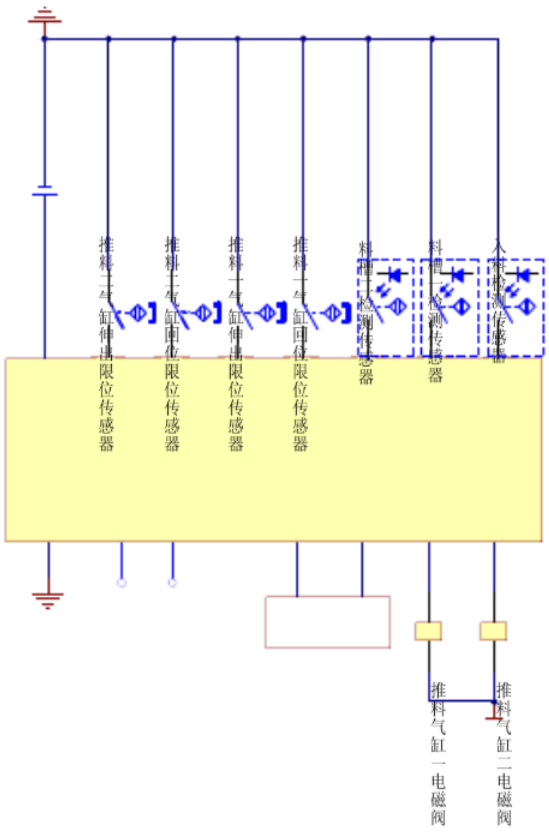

注:和LGPF-B配合使用時,請使用實訓屏上的信號轉接板進行連接,信號轉按板使用方法請參考LGPF-B實訓指導書中式的使用說明。
五、控制系統
用戶可根據需要自由配置控制系統,現就常見的西門子、三菱、歐姆龍PLC和變頻器做簡單介紹。
可編程控制器與變頻器配置表(可另配其他主機)
西門子 | 三菱 | 歐姆龍 | |
PLC | CPU224, CPU226, CPU314 | FX1N、FX1S、 FX2N | CPM2A |
變頻器 | MM420 | S520 | 3G3MZ |

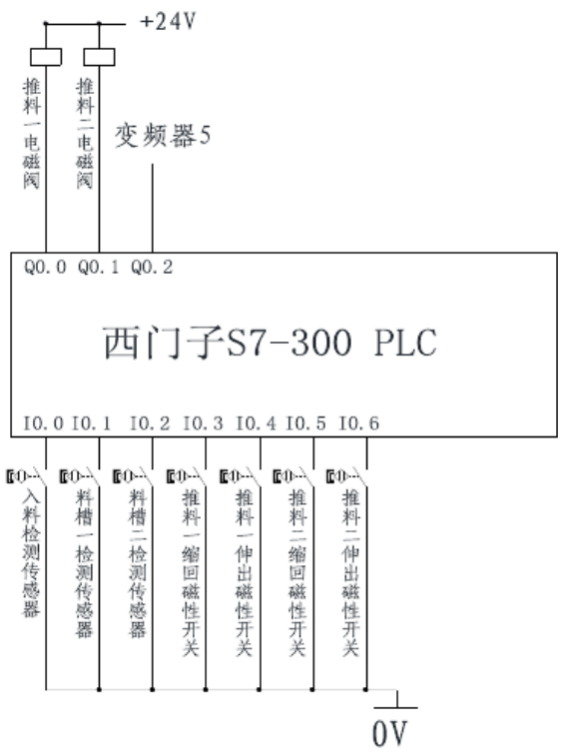

1.西門子PLC電氣控制原理圖
2. MM420變頻器參數設置
序號 | 參數代號 | 設置值 | 說明 |
1 | P0010 | 30 | 調出出廠設置參數 |
2 | P0970 | 1 | 恢復出廠值 |
3 | P0003 | 3 | 參數訪問級 |
4 | P0004 | 0 | 參數過濾器 |
5 | P0010 | 1 | 快速調試 |
6 | P0100 | 0 | 工頻選擇 |
7 | P0304 | 380 | 電動機的額定電壓 |
8 | P0305 | 0.17 | 電動機的額定電流 |
9 | P0307 | 0.03 | 電動機的額定功率 |
10 | P0310 | 50 | 電動機的額定頻率 |
11 | P0311 | 1500 | 電動機的額定速度 |
12 | P0700 | 2 | 選擇命令源(外部端子控制) |
13 | P1000 | 1 | 選擇頻率設定值 |
14 | P1080 | 0 | 電動機*小頻率 |
15 | P1082 | 50.00 | 電動機*大頻率 |
16 | P1120 | 1.00 | 斜坡上升時間 |
17 | P1121 | 0.5 | 斜坡下降時間 |
18 | P3900 | 1 | 結束快速調試 |
19 | P0003 | 3 | 檢查P0003是否為3 |
20 | P1040 | 30 | 頻率設定 |

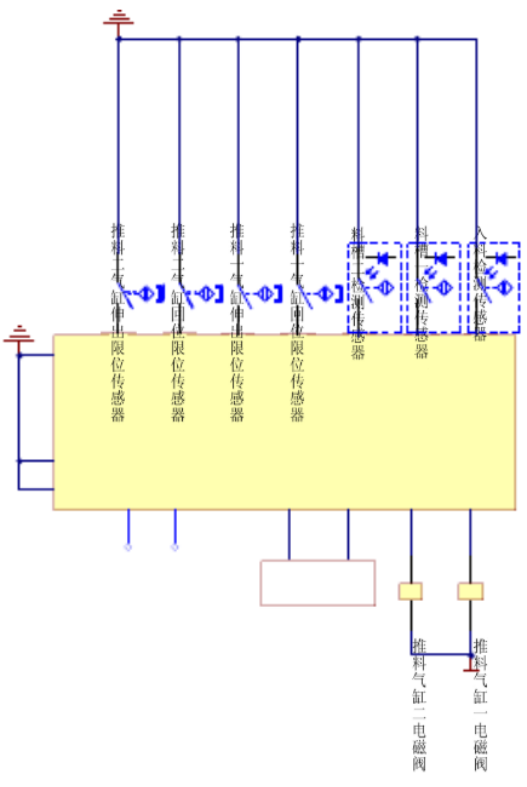

1.三菱PLC電氣控制原理圖
2.S520變頻器參數設置
序號 | 參數代號 | 初始值 | 設置值 | 功能說明 |
1 | P1 | 120 | 50 | 上限頻率(Hz) |
2 | P2 | 0 | 0 | 下限頻率(Hz) |
3 | P3 | 50 | 50 | 電機額定頻率 |
4 | P7 | 5 | 1 | 加速時間 |
5 | P8 | 5 | 0.5 | 減速時間 |
6 | P79 | 0 | 3 | 運行模式選擇 |
(三)歐姆龍系統使用說明

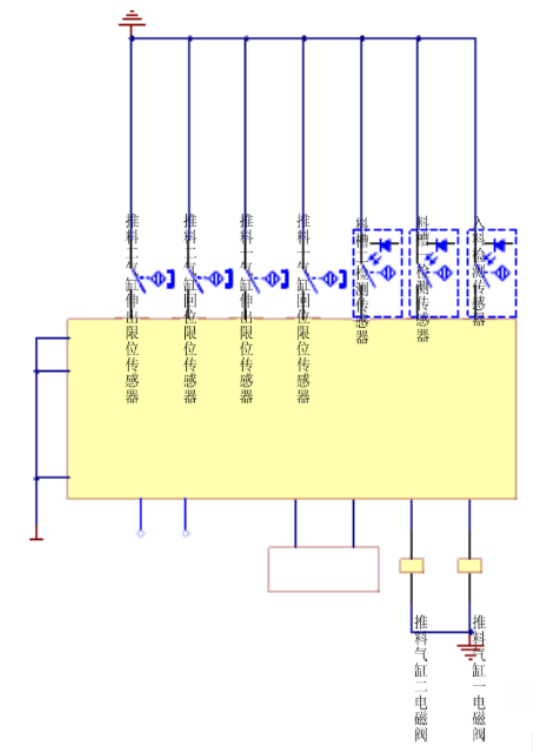

1.歐姆龍PLC電氣控制原理圖
2.3G3MZ變頻器參數設置
序號 | 參數代號 | 初始值 | 設置值 | 功能說明 |
1 | n0.02 | 0 | 9 | 變頻器初始化 |
2 | n1.09 | 10.0 | 1.0 | 加速時間 |
3 | n1.10 | 10.0 | 0.5 | 減速時間 |
4 | n2.00 | 1 | 1 | 操作器的頻率旋鈕有效 |
5 | n2.01 | 0 | 1 | 控制回路端子啟停變頻器 |
6 | n4.04 | 0 | 0 | 控制回路端子功能 |
六、參考程序(見光盤)
