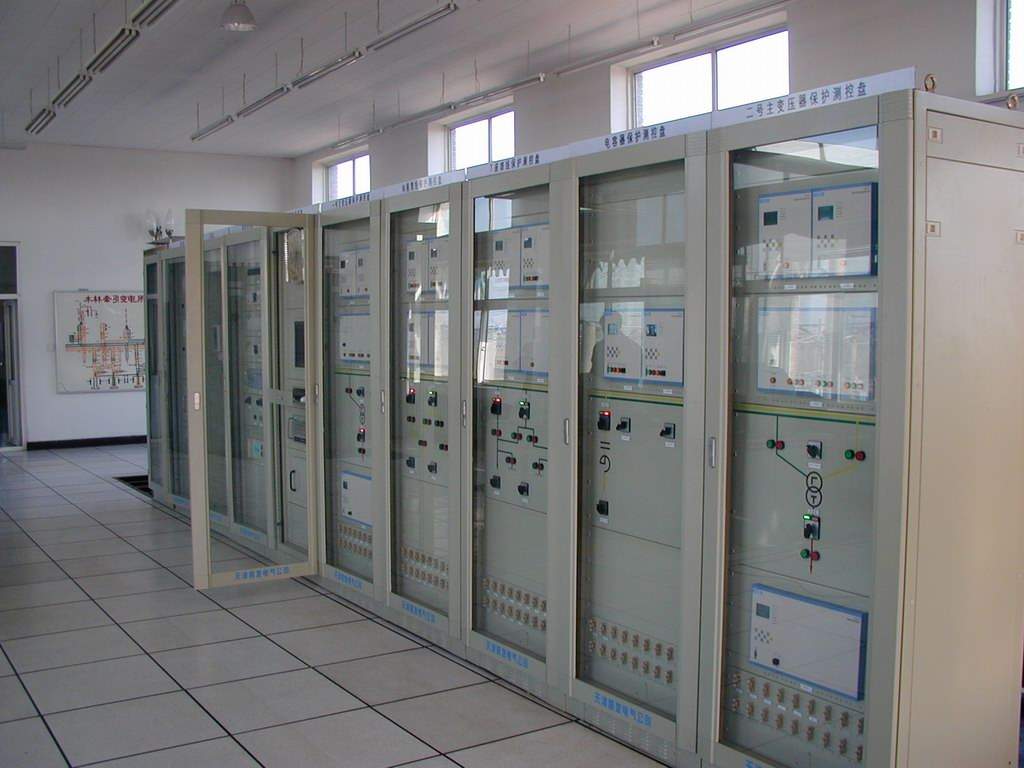

供配電及繼電保護綜合實驗系統

      供配電及繼電保護綜合實驗系統是綜合了目前高等院?！独^電保護》、《電氣設備》、《自動裝置》、《工廠供電》、《電力系統微機保護》等多門專業課程中的教學內容，結合生產實際應用和發展，設計開發的新穎實驗裝置。它能對發電廠、變電所及工廠中常用的繼電保護、電氣二次控制回路及自動裝置等教學內容進行操作實驗，能以真實直觀的實驗教學形式對學生進行專業技能訓練。 供配電及繼電保護綜合實驗裝置的優點是設備器件利用率高，實驗教學系統性強，占用實驗場地少，性價比高等優點。
一、基本要求：
1.輸入電源：三相五線，380V±10%，50Hz；
2.裝置功率≤10kVA
3.控制屏柜尺寸：約為高×寬×深：2200×800×600
4.控制屏柜工藝要求：
(1)屏正面為“電氣設備組件區”，采用鋼化玻璃前門，按電力工業產品設計要求安裝實訓用的電氣二次設備組件，所有組件按嵌入式設計安裝。屏上二次設備組件的安裝符合工業工藝及產品標準，同時符合實訓項目中典型電氣控制電路原理和安裝接線要求；
(2)屏左側面的設計要求：屏體左側實訓功能區采用鋁合金，雕刻屏前正面電氣設備組件相對應的接線示意圖，采用高可靠性護套座及護套線，所配線數量滿足實訓要求。電氣設備組件與安全插座用≥1.5 mm²多股銅芯導線連接；
(3)柜體采用C型鋼型材工業柜。
二、系統功能要求：
1. 供配電系統電氣接線圖的認知
2. 工廠變配電室值班技能培訓
（1）互感器的接線方法
（2）工廠供電倒閘操作
（3）供配電系統多功能智能儀表的使用與參數設置
3. 繼電器特性實驗
（1）電磁型電流繼電器實驗
（2）反時限過電流繼電器實驗
（3）電磁型電壓繼電器實驗
（4）電磁型時間繼電器實驗
（5）信號繼電器實驗
（6）中間繼電器實驗
（7）負序電壓繼電器實驗
4. 電磁式繼電器保護實驗
（1）6-10kV線路過電流保護實驗
（2）反時限過電流保護實驗
（3）低電壓起動過電流保護及過負荷保護實驗
（4）復合電壓起動過電流保護實驗
（5）電流閉鎖電壓速斷保護實驗
（6）單側電源輻射式輸電線路三段式電流保護實驗
（7）6-35kV系統絕緣監視裝置電路實驗
5. 自動裝置實驗
（1）DH-3型三相一次重合閘裝置實驗
（2）自動重合閘前加速保護實驗
（3）自動重合閘后加速保護實驗
6. 繼電保護與自動裝置綜合實驗及考核實驗
（1）過流保護與三相自動重合閘綜合實驗與考核——由學生根據實驗題目自行設計線路﹑自擬步驟自行接線，完成對學生的實驗考核
（2）低電壓啟動過電流保護與自動重合閘(后加速)綜合實驗與考核
（3）復合電壓啟動過電流保護與自動重合閘裝置(后加速)綜合實驗與考核
（4）電流閉鎖電壓速斷保護與自動重合閘(后加速)綜合實驗與考核
（5）過電壓保護與自動重合閘(后加速)綜合實驗與考核
（6）三段式電流保護與自動重合閘(后加速)綜合實驗與考核
（7）過電流保護與自動重合閘(前加速)綜合實驗與考核
（8）低電壓啟動過電流保護與自動重合閘(前加速)綜合實驗與考核
（9）復合電壓啟動過電流保護與自動重合閘(前加速)綜合實驗與考核
（10）電流閉鎖電壓速斷保護與自動重合閘(前加速)綜合實驗與考核
（11）過電壓保護與自動重合閘(前加速)綜合實驗與考核
（12）三段式電流保護與自動重合閘(前加速)綜合實驗與考核
7. 微機線路保護裝置綜合實驗
（1）系統*大、正常、*小運行方式實驗
（2）模擬系統短路試驗
（3）微機線路電流速斷保護及故障錄波實驗
（4）微機線路帶時限過電流保護及故障錄波實驗
（5）微機線路定時限過電流保護及故障錄波實驗
（6）微機線路方向閉鎖過電流保護及故障錄波實驗
（7）微機線路電壓閉鎖過電流保護及故障錄波實驗
（8）微機線路三段式過電流保護與自動重合閘后加速實驗
（9）微機線路零序過電流保護實驗
（10）TV斷線告警實驗
8. 微機變壓器主保護實驗
（1）微機變壓器正常運行及不平衡電流測量實驗
（2）微機變壓器模擬輕\重瓦斯保護實驗
（3）微機變壓器差動速斷保護實驗
（4）微機變壓器差動保護及故障錄波實驗實驗
（5）微機變壓器二次諧波制動實驗
9. 微機變壓器后備保護實驗
（1）微機變壓器過電流保護實驗
（2）微機變壓器低電壓起動過電流保護實驗
（3）微機變壓器復合電壓起動過電流保護實驗
（4）微機變壓器中性點直接接地運行變壓器零序保護實驗
（5）微機變壓器部分中性點接地運行變壓器零序保護實驗
（6）微機變壓器過負荷保護實驗
10. 微機距離保護實驗
（1）整定微機距離保護動作值實驗
（2）三段式微機距離保護配合實驗
（3）運行方式對距離保護的影響
（4）過渡電阻對距離保護的影響
（5）距離保護與自動重合閘實驗
11. 微機保護編程及調試
（1）微機線路保護組態編程及調試實驗
（2）微機電動機保護功能組態編程及調試實驗
（3）微機電容器保護功能組態編程及調試實驗
（4）微機PT保護功能組態程序編程及調試實驗
（5）微機備自投程序組態編程及調試實驗
（6）微機變壓器保護組態編程及及調試實驗
（7）SOE事件記錄及故障錄波實驗
（8）微機保護裝置參數在線修改及監測
12. 繼電保護matlab仿真實驗
（1）電力系統故障仿真
（2）電流速斷保護仿真
（3）三段式過流保護仿真
（4）過電流保護及自動重合閘仿真
13. 供配電系統監控實驗SCADA
14.供配電系統遙控、遙信、遙測、遙調實驗
15.微機保護裝置監控管理
