LIGO-XQ3型 懸臂起重機實訓裝置

 一、概 述

       懸臂起重機實訓裝置是根據廠礦、車間的生產線、裝配線和機床的上下工件及倉庫、碼頭等場合重物吊運的懸臂起重設備進行比例縮小，在滿足企業員工、職業院校、培訓機構培訓要求的基礎上，又進行了精心設計的仿真實訓裝置。該起重機實訓裝置采用實物對象與電氣控制分開，采用航空電纜連接的設計模式，使學員操作懸臂起重機更加安全方便。既可以學習懸臂起重機的操作，還可對電氣控制電路的設計，為接觸大型的工業用起重機操作及電氣故障維修奠定良好的基礎。同時該設備可作為懸臂式起重機培訓考核設備。

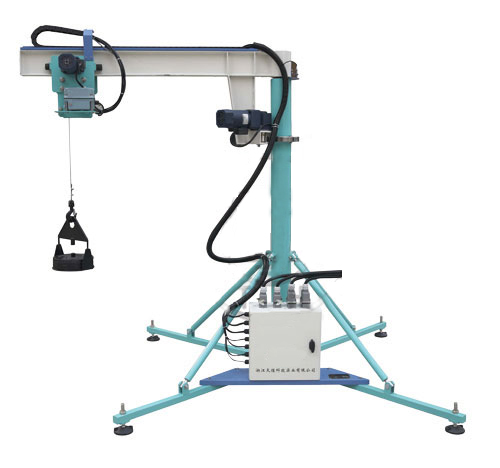

懸臂起重機實訓裝置

二、特 點

    本起重機仿真實訓設備結構新穎、合理、操作使用方便、回轉靈活、作業空間大

    本仿真設備采用三相交流減速電機，動態特性較硬，運行采用變頻調速使其速度穩定性更好。為防止電機異常失電造成電機失控或故障，電機采用斷電立即制動保護，使設備安全可靠，接近工業現場

    該仿真設備全部采用工業元器件，在接近工業現場的基礎上進行了精心的設計，方便培訓和教學

    采用凸輪開關、十字限位開關、極限到位緩沖器等保護裝置，確保設備在運行過程中的仿真操作及人身和設備的安全

    采用反饋編碼器進行轉動信號的采集，保證懸臂旋轉及小車運行的精確定位

    電氣控制柜中的電氣控制元器件采用網孔板、端子接線的方式安裝

    在操作實訓時可空載運行訓練，也可帶載荷運行訓練，使訓練更加全面化

    可根據實訓的場地要求，對懸臂旋轉角度在0º～360º內進行可調

三、技術性能

    輸入電壓:三相四線（或三相五線）～380V±10% 50Hz

    工作環境:環境溫度-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

    裝置容量:＜1.5kVA

    仿真實物對象外形尺寸:2750mm×2400mm×1950mm

    電氣控制柜外形尺寸:600mm×600mm×1700mm

四、基本配置

      該懸臂起重機實訓裝置采用實物與電氣控制分開的設計模式，主要由仿真實物及電氣控制柜組成。

    仿真實物主要由三相交流減速電機（帶電磁抱閘裝置）、旋轉編碼器、凸輪開關、十字限位開關、接近開關、到位極限緩沖器、鋼絲繩及吊鉤、提升重物、電控轉接箱、拖鏈等組成。

    電氣控制柜中主要包含可編程控制器(包含數字量和模擬量)、 三相變頻器（0.75kW）、開關穩壓電源（DC 24V）、低壓斷路器、直插式保險絲、交流接觸器、輔助觸頭、熱繼電器、熱繼電器座、接線端子排、G端子導軌、按鈕開關、遠程手持按鈕盒、倒順開關、照明系統等電氣元件。

五、實訓項目

    可編程控制器的應用

    變頻調速控制

    懸臂旋轉運動控制

    小車運動控制

    電動葫蘆運行控制

    空載運行訓練

    帶載荷懸臂360°旋轉吊運訓練

    帶載荷曲線運行及定點停放訓練

    常見故障判斷和緊急情況下的處理方法訓練

    懸臂起重機安全使用與維護
