LGWL-HY01型 行業應用創新實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
1. 產品簡介
行業應用創新實訓臺，是物聯網技術在多個行業應用而設計的實訓系統，通過農田氣象、家居安防、車載控制、倉儲管理等應用項目實訓，使學生掌握物聯網應用系統的開發流程，并能進行應用創新。

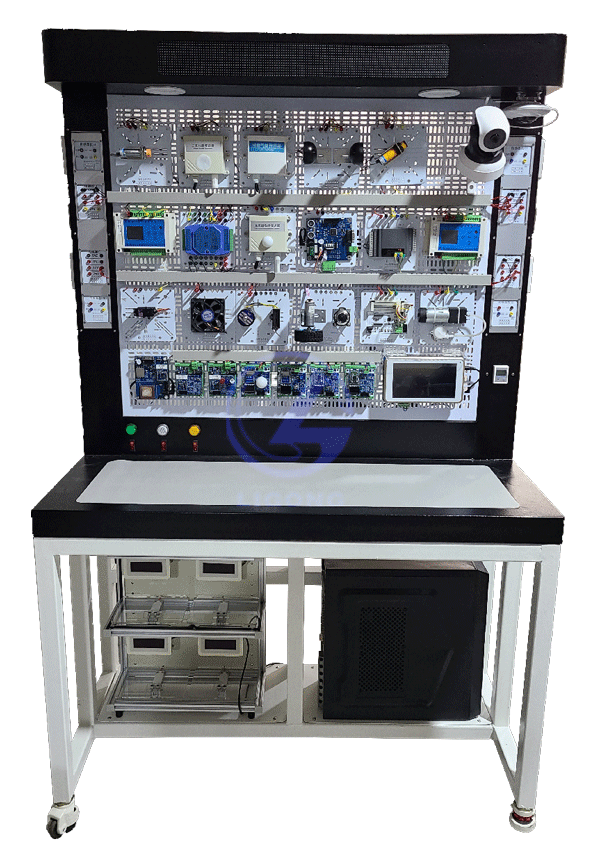

實訓臺集成模擬量、開關量、數字量多種信號的傳感器和通斷型、脈沖型執行器，支持CAN總線、RS485總線傳輸及以太網傳輸；支持多種無線通信方式，如ZigBee、WiFi、BlueTooth。采用Cortex-A9四核處理器作為網關，運行Android操作系統和Android應用程序，與傳感終端互聯互通，圖形化展示傳感器采樣數據、執行器狀態、傳輸類型、應用場景；可通過MQTT、HTTP協議接入云服務平臺；WEB端云服務平臺提供API二次開發接口，支持Web端行業應用開發；感知終端可自由組合，結合網關協議轉發功能、云服務平臺快速搭建功能，拓展更多的行業應用。產品外觀如圖所示。
2. 產品功能
實訓臺提供智慧農業、智能家居、車載控制、智能倉儲多種行業應用實訓開發。通過傳感器、執行器、通信終端的重新組合，靈活搭配，結合網關和云服務平臺，可以自由搭建新的應用場景，達到融會貫通、靈活運用的目的。提供的行業應用案例包含：
1)智慧農業應用場景的綜合實訓功能
采用風速、風向、雨雪、光照溫濕度傳感器，實現農業大田氣象監測功能
采用濕度傳感器與電磁閥的聯動，實現農田自動灌溉功能
采用空氣質量、CO2傳感器與通風扇聯動，實現牲畜養殖環境調節功能
采用水位和水泵的聯動，實現水產養殖水位調節功能。
2)智能家居應用場景的綜合實訓功能
采用指紋傳感器和門鎖聯動設置，實現門禁控制功能
采用空氣質量、光照溫濕度傳感器、與窗簾電機、照明燈面板，實現空氣檢測儀、智能照明等功能
采用門磁、燃氣傳感器與聲光報警器聯動，實現安防報警功能，
具有家庭用電能耗遠程抄表功能
3)車載控制應用場景的綜合實訓功能
具有車速油耗等車載信息檢測、車輛定位功能
實時檢測前方障礙物距離，根據預設的距離，自動控制車輛緊急制動。
4)智能倉儲應用場景綜合實訓功能
物品稱重測量功能：稱重傳感器校準、稱重信號采集
庫位數量統計與顯示：通過電子LED屏動態顯示庫位數量
物品識別功能：RFID技術識別物品
物品出入庫功能：通過RFID和稱重顯示實現物品入庫上架、下架出庫。
5)應用場景的創新實訓開發
通過傳感器、執行器、通信終端的重新組合，結合網關和云服務平臺，可以自由搭建、創新開發其他行業應用系統，如水利水務等。
3. 配置清單
|
組成 |
序號 |
名稱 |
數量（個） |
存放位置 |
備注 |
|
主控
|
1. |
智能網關 |
1 |
實訓臺 |
Cortex-A9內核，7寸電容屏、WIFI/BT無線通信模塊 |
|
2. |
數據管理終端 |
1 |
實訓臺 |
主機顯示器鍵鼠 |
|
|
無線感控節點
|
3. |
ZigBee通訊模塊 |
1 |
實訓臺 |
協調器，網關背面 |
|
4. |
ZigBee溫濕度節點 |
1 |
實訓臺 |
|
|
|
5. |
ZigBee LED蜂鳴器節點 |
1 |
實訓臺 |
|
|
|
6. |
藍牙氣壓傳感器節點 |
1 |
實訓臺 |
|
|
|
7. |
藍牙三軸加速度節點 |
1 |
實訓臺 |
|
|
|
8. |
WiFi空氣質量節點 |
1 |
實訓臺 |
|
|
|
9. |
WiFi光照度節點 |
1 |
實訓臺 |
|
|
|
10. |
FTLINK智能遙控器 |
1 |
實訓臺 |
|
|
|
安防監控
|
11. |
門磁探測器 |
1 |
實訓臺 |
433M |
|
12. |
燃氣探測器 |
1 |
實訓臺 |
433M |
|
|
13. |
煙霧探測器 |
1 |
實訓臺 |
RS485 |
|
|
14. |
ZigBee繼電器門鎖 |
1 |
實訓臺 |
|
|
|
15. |
ZigBee指紋識別節點 |
1 |
實訓臺 |
|
|
|
16. |
電動窗簾433M遙控器 |
1 |
附件箱 |
|
|
|
17. |
電動窗簾電機與導軌 |
1 |
實訓臺 |
|
|
|
農業水利
|
18. |
多通道采集控制模塊 |
1 |
實訓臺 |
RS485 |
|
19. |
二氧化碳探測器 |
1 |
實訓臺 |
0-5V |
|
|
20. |
大氣壓力探測器 |
1 |
實訓臺 |
4-20mA |
|
|
21. |
風速傳感器 |
1 |
實訓臺 |
4-20mA |
|
|
22. |
風向傳感器 |
1 |
實訓臺 |
4-20mA |
|
|
23. |
紅外對射傳感器 |
1 |
實訓臺 |
開關量 |
|
|
24. |
土壤水分傳感器 |
1 |
附件箱 |
0-20mA |
|
|
25. |
液位傳感器 |
1 |
附件箱 |
4-20mA |
|
|
26. |
電磁閥 |
1 |
實訓臺 |
繼電器 |
|
|
27. |
通風扇 |
1 |
實訓臺 |
繼電器 |
|
|
28. |
水泵 |
1 |
實訓臺 |
繼電器 |
|
|
29. |
光照度溫濕度傳感器 |
1 |
實訓臺 |
RS485 |
|
|
30. |
粉塵傳感器 |
1 |
實訓臺 |
RS485 |
|
|
31. |
噪聲探測器 |
1 |
實訓臺 |
RS485 |
|
|
32. |
電能表 |
1 |
實訓臺 |
RS485 |
|
|
33. |
WiFi網絡攝像頭 |
1 |
實訓臺 |
|
|
|
車載控制
|
34. |
CAN車速油耗節點 |
1 |
實訓臺 |
含超聲波傳感器 |
|
35. |
直流電機轉動輪 |
1 |
附件箱 |
|
|
|
倉儲管理
|
36. |
稱重傳感器 |
4 |
|
10kg |
|
37. |
稱重傳感器變送器 |
1 |
|
四通道 |
|
|
38. |
庫位LED電子顯示屏 |
4 |
|
|
|
|
39. |
UHF讀卡器 |
1 |
附件箱 |
|
|
|
40. |
四庫位倉儲貨架 |
1 |
|
|
|
|
41. |
UHF電子標簽 |
4 |
附件箱 |
尼龍塊模擬物品，并粘貼標簽 |
|
|
通用設備
|
42. |
網板鈑金控制臺 |
1 |
實訓臺 |
|
|
43. |
DC5/12/24V直流弱電接線板 |
4 |
實訓臺 |
|
|
|
44. |
傳感器接口板 |
4 |
實訓臺 |
|
|
|
45. |
五孔AC220V帶開關電源插座 |
2 |
實訓臺 |
|
|
|
46. |
RJ45與RS232通信接口面板 |
1 |
實訓臺 |
|
|
|
47. |
兩口 USB通信接口面板 |
1 |
實訓臺 |
|
|
|
48. |
交直流電源開關與指示燈 |
4 |
實訓臺 |
|
|
|
49. |
無線強電控制插座 |
2 |
實訓臺 |
|
|
|
50. |
LED大屏幕點陣屏 |
1 |
實訓臺 |
|
|
|
51. |
無線路由器 |
1 |
實訓臺 |
|
|
|
軟件
|
52. |
智能網關數據采集測試程序 |
1 |
實訓臺 |
|
|
53. |
智能網關云端接入程序 |
1 |
實訓臺 |
|
|
|
附件
|
54. |
交叉串口線 |
1 |
附件箱 |
|
|
55. |
網線 |
1 |
附件箱 |
|
|
|
56. |
連接線材（20cm/40cm紅、黑、藍、黃） |
1批 |
附件箱 |
|
|
|
57. |
microUSB數據線 |
1 |
附件箱 |
|
|
|
58. |
TF卡讀寫器 |
1 |
附件箱 |
|
|
|
59. |
TF card |
1 |
附件箱 |
|
|
|
60. |
方口USB數據線 |
1 |
附件箱 |
|
|
|
61. |
CC2530-Debugger調試器 |
1 |
附件箱 |
含10芯排線 |
|
|
62. |
USB轉485轉換器 |
1 |
附件箱 |
需加485黃藍線 |
|
|
63. |
USB轉RS232轉換器 |
1 |
附件箱 |
|
|
|
64. |
Jlink仿真器 |
1 |
附件箱 |
含20芯排線 |
|
|
65. |
程序下載調試板 |
1 |
附件箱 |
含10芯排線 |
|
|
66. |
DC5V3A直流電源 |
1 |
附件箱 |
|
|
|
67. |
產品手冊（含保修卡） |
1 |
附件箱 |
|
|
|
|
合格證 |
1 |
附件箱 |
|
