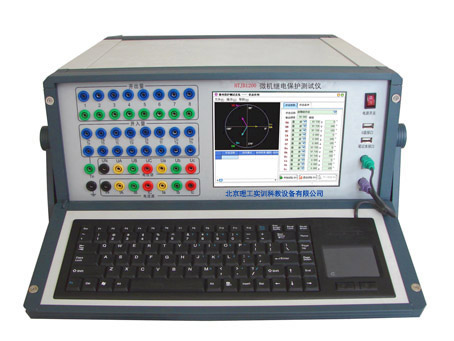

LG-JB1200型 微機繼電保護測試儀

品牌:理工偉業 咨詢電話:010-82827827 82827835

 一、功能特點

1.經典的Windows XP操作界面,人機界面友好,操作簡便快捷,為了方便用戶使用,定義了大量鍵盤快捷鍵,使得操作一鍵到位

2.高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏,可以提供豐富直觀的信息,包括設備當前的工作狀態、下一步工作提示及各種幫助信息等;

3.配備有超薄型工業鍵盤和光電鼠標,可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作;

4.配備有外接USB接口,可以方便地進行數據存取和軟件維護;

5.無需外接其它設備即可以完成所有項目的測試,自動顯示、記錄測試數據,完成矢量圖和特性曲線的描繪;

6.采用高性能D/A轉換器,產生的波形精度高、線性好,并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求;

7.采用獨特的算法,產生的波形精確,完全不同于曲線擬和的波形產生方法,保證信號為純正的正弦波;

8.可直接輸出交流電壓、交流電流、直流電壓、直流電流,可變幅值、相位、頻率, 2 — 20次諧波;

9.功率放大部分采用新型大功率高保真線性功放電路,輸出功率大、紋波干擾小,每相電壓可輸出120V、電流可輸出20A,可保證波形不失真、不削峰;

10.具有16個開入量輸入和8對空接點開出量輸出接口。開入量輸入接口能自動適應無源(空接點)、有源,并能自動適應有源輸入的極性,在輸入電壓±250V范圍內能正常工作;

11.提供各種自動測試軟件模塊和GPS同步觸發試驗(選配)等;

12.GPS同步觸發誤差小于50μS

13.可以完成各種復雜的校驗工作,能方便地測試及掃描各種保護定值,進行故障回放??梢詫?shí)時存儲測試數據,顯示矢量圖,打印報表等;

14.采用精心設計的機箱結構,體積小,散熱良好,重量輕,易攜帶,流動試驗方便;

15.儀器具有自我保護功能,采用合理設計的散熱結構,并具有可靠完善的多種保護措施及電源軟啟動,和一定的故障自診斷及閉鎖功能。

LG-JB1200型 微機繼電保護測試儀

二、主要技術參數

(1)交流電流源

1.輸出*大電流:6×20A/相或3×40A/

2.三相并聯:120A(六相有共用中性點)

3.*大輸出功率:六相并聯1000VA

4.各相輸出電流幅度、頻率和相位可以獨立調節

5.輸出精度:0.2%

6.連續輸出時間:

0 5A 范圍內,能連續輸出

5A 10A 范圍內,連續輸出時間 ≥ 30

在 > 10A 范圍內,連續輸出時間 ≥ 10

(2)交流電壓源

1.輸出*大電壓:6×120V/

2.電壓輸出*大功率:60VA/

3.六相有共用中性點的電壓源

4.各相輸出幅度、頻率、相位可以獨立調節

5.輸出精度:0.2%

(3)直流電流源

1.輸出電壓: -5 +5A6路)或-10 +10A3路)

2.精度:0.2%

3.*大輸出功率:100VA

(4)直流電壓源

1.輸出電壓:-150V +150V

2.精度:0.2%

3.*大輸出功率:100VA

(5)交流電壓、電流源相位

1.相位范圍: 360°

2.相位精度: ±0.2°

(6)交流電壓、電流源頻率

1.頻率范圍:1 2000Hz

2.頻率精度:在50 Hz時,絕對偏差 ≤ 0.005Hz

3.能輸出2 20次任意幅值的諧波

(7)同步性

電壓電流同步性 ≤ 10μS

(8)開入量

16路獨立開關接點輸入

兼容空接點與15V250V有源接點,能夠自動識別有源接點的極性

計時精度:在小于1S時 ≤ 1mS

(9)開出量

1.8對可編程開關空接點輸出

2.接點容量:

250VDC,0.5A;

250VAC,0.5A

(10)供電電源

1.交流輸入電壓

額定值:220V 20% +15%;

基準值:220V ± 2%

2.交流供電頻率:

額定值:50Hz 4% +2%;

基準值:50Hz ± 1%
