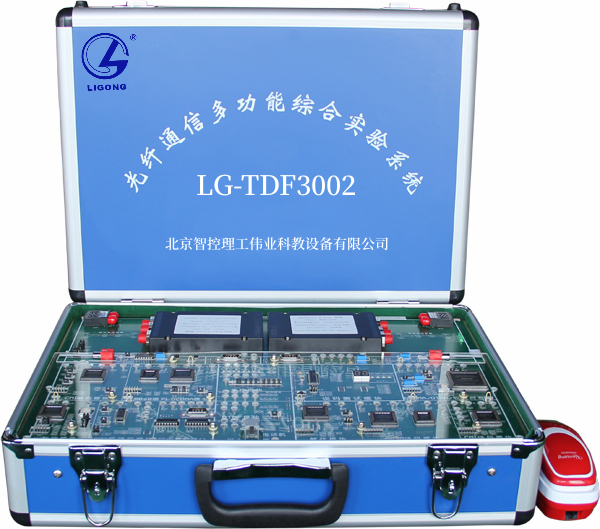

LG-TDF3002型 光纖通信多功能綜合實驗系統

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、系統組成：
    LG-TDF3002是一款全新的光纖通信實驗箱，它是國內第一套包含CDMA光傳輸系統、OTDR測量儀的光纖實驗系統。 該實驗平臺主要由：光無源器件組、模擬圖像傳輸系統、計算機數據傳輸系統、光終端機、電終端機、誤碼測試、OCDMA/OTDR模塊等幾大部分組成。
主要模塊有：2/4線用戶接口模塊、DTMF檢測模塊、PCM編碼模塊、數字復接和解復接模塊（E1傳輸技術）、HDB3編譯碼模塊、電終端定時模塊、同步數據接口模塊、數據擾碼與解擾碼模塊、CMI編譯碼模塊、5B6B編譯碼模塊、光纖端定時模塊、誤碼檢測模塊*、OCDMA/OTDR模塊*、圖像發送模塊、圖像接收模塊、計算機接口模塊*。無源器件組有多個光源*、單模光纖、多模光纖、光纖連接器、光復用器(合波器和分波器)、光分路器、光衰減器等等。

二、系統特點：
1.它包含OCDMA光傳輸系統、OTDR測量儀的光纖實驗系統*；
2.誤碼測試可實現遠程的在線測試功能，其精確度達到LG-TDF3001性能指標*；
3.圖像業務與數據、話音業務在同一根光纖中同時傳輸*；
4.在一個實驗箱上可實現光路收發功能，通過提供的實驗器材實現復雜的光路配置*；
5.光路實驗內容眾多：本實驗箱以光收發模塊和光無源器件為重點，開設了光路測量方面的幾十種相關實驗；
6.系統概念突出、完整、清晰是該設備的一個突出優點，該實驗系統涵蓋了幾乎所有的光纖通信技術。
7.實驗內容與當今光纖通信原理課程和教學大綱結合緊密，具有完善的實驗指導書；
8.具有二次開發功能；
9.能同時構成光波分復用系統與單芯雙向光纖傳輸系統；
10.光端機發射功率強（約0dBm），為回波返損測試、OTDR功能測試提供了測試條件*；
11.光檢測靈敏度高，實際測試指標約-40dBm；
12.實驗系統配置靈活，可根據實驗需求實現不同配置：LG-TDF3002A、B*；
13.采用了可靠的保護面板，使其更適應實驗室環境；
14.實用性：可建立臨時應急通信系統（點對點距離大于50公里），可傳輸PCM電話、同步數據（速率：2.048Mbps），計算機數據、模擬圖像等業務。
三、典型實驗項目：
（1）LG-TDF3002A型的實驗內容：
1.多模光纖特性測量
2.單模光纖特性測量
3.法蘭盤特性測量
4.衰減器特性測量
5.光分路器特性測量
6.光波分復用器特性測量
7.回波反損測量
8.光波長測量*
9.擾模器制作
10.PI特性測量
11.光源穩定性測量
12.模擬信號光調制
13.模擬信號光接收
14.圖像信號傳輸
15.CMI碼型變換實驗
16.接收定時恢復電路實驗
17.消光比測量*
18.加擾碼實驗
19.5B6B碼型變換實驗
20.光時域反射測試儀*
21.CDMA擴頻調制解調實驗*
22.AMI/HDB3終端接口實驗
23.同步數據接口實驗
24.異步數據接口實驗*
25.CMI傳輸系統測試
26.5B6B線路編碼通信系統綜合測試
27.CDMA傳輸系統測試*
28.在線誤碼測試*
29.計算機數據傳輸系統測試*
30.光纖傳輸系統抗干擾性能測量
31.同步數據通信系統測試
（2）LG-TDF3002B型的實驗內容（在LG-TDF3002A型實驗內容基礎上增加以下實驗）：
1.用戶環路接口實驗
2.雙音多頻檢測實驗
3.PCM編譯碼器系統
4.E1幀成形及其傳輸實驗
5.E1幀同步提取系統實驗
6.PDH系統實驗
（3）二次開發實驗
1.可變分頻器實驗
2.m序列的產生實驗
3.噪聲信號的產生
4.擾碼實驗
5.解擾實驗
6.CMI編碼實驗
7.CMI譯碼實驗
8.5B6B編碼實驗
9.5B6B譯碼實驗
10.復接實驗
11.幀同步實驗
說明：
打*表示LG-TDF3002需再增加硬件條件下才可升級的實驗內容。
