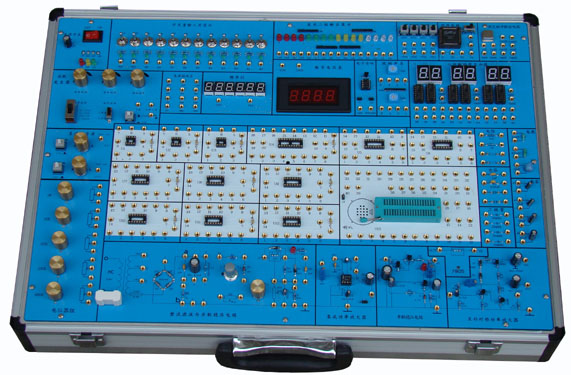

LG-KM3型 數字/模擬學習機

品牌:理工偉業 咨詢電話:010-82827827 82827835

一、技術指標:
1、電源:
輸入:AC220V±10%
輸出:
(1)DCV ,±12V/0.2A、DCI≥0.2A
(2)DCV,±5V/2A、DCI≥1A
2、信號源:
(1)函數發生器
輸出波形:方波、三角波、正弦波
幅值:方波、三角波、正弦波:(0~10V為峰-峰值)
頻率范圍:分四檔0HZ~200HZ、200HZ~10KHZ、10KHZ~100KHZ、100KHZ~200KHZ
(2)直流信號:雙路±5V、±0.5V、兩檔連續可調。
3、提供四組單脈沖發生器
4、四路(T1、T2、T3、T4)時序發生器及啟停電路
5、1HZ~10MHZ等十多檔固定脈沖輸出
6、12路開關量輸入輸出顯示電路
7、6位七段LED顯示器
8、2路BCD碼撥盤開關
9、系統還提供多個8P~40P等常用圓孔IC實驗用集成電路插座和1K、10K、22K、100K、680K等五個電位器 ,并有接觸可靠的小圓孔插座,供插電阻、電容等使用,鎖緊式實驗導線穩定可靠,能完成邏輯電路、脈沖電路、數字電路技術的各種基本實驗和應用實驗
10、由555時基電路組成的音響輸出控制
11、六位高精度數字頻率計 , 測量范圍:0-9.9999MHZ 誤差<1HZ(由CPLD芯片設計)
12、提供3位半數字電壓表
13、有固定電位器組和電阻、電容、電感、二極管等電子元器件,供學生認識和選用。
14、模擬電路實驗區由單管、雙管、差動放大器、集成運放及整流、濾波、穩壓等電路組成。
15、實驗區插針座采用涂金中型孔,永不氧化,美觀漂亮,實用性強,實驗導線插頭采用涂金工藝制作,插拔更方便,接觸更可靠,使用壽命更長
LG-KM3型 數字/模擬學習機
二、實驗內容:
數字部分實驗內容:
1.TTL集成邏輯門的參數測試與使用
2.CMOS集成邏輯門的測試
3.門電路的邏輯功能實驗
4.常用組合邏輯功能器件的測試
5.半加器、全加器及邏輯運算實驗
6、七人表決電路及血型檢測電路
7、RS觸發器的功能測試
8、JK、D觸發器邏輯功能及主要參數測試
9、三態輸出出發器及鎖存器
10、異步二進制計數器實驗
11、同步二進制計數器實驗
12、移位寄存器的功能測試
13、計數、譯碼、顯示電路實驗
14、555集成電路及應用
15、波形產生及單穩態觸發器
16、序列檢測器的設計
17、D/A數模轉換器
18、A/D模數轉換器
19、可人工干預的交通燈控制器
20、數字電子鐘設計
21、數字頻率計
22、汽車尾燈控制實驗
模擬部分實驗內容:
1、整流濾波與并聯穩壓電路
2、串聯穩壓電路
3、集成穩壓電路
4、集成功率放大器
5、互補對稱功率放大器
擴展模塊:(選配)
KM3模電選配模塊一(分立元件電路實驗):
1.晶體管共射極單管放大器
2.負反饋放大器
3.差動放大器
4.晶閘管可控硅電路
KM3模電選配模塊二(集成運算放大電路實驗):
5,射極跟隨器
6, 比例求和運算電路
①電壓跟隨器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤雙端輸入求和放大電路
7, 積分與微分電路
①積分電路
②微分電路
③微積分電路
8, 波形發生電路
①方波發生器
②占空比可調的矩形波發生器
③三角波發生電路
④鋸齒波發生電路
9, 有源濾波器
①低通濾波器
②高通濾波器
③帶阻濾波器
10, 電壓比較器
①過零比較器
②反相滯回比較器
③同相滯回比較器
11, RC文氏電橋振蕩電路
