      LG-E215 EDA/FPGA高級實驗開發平臺是一款基于Altera公司*新的CycloneIII 系列 FPGA的高端實驗開發平臺。獨有的GUI人機操作界面、采用系統底板+核心板+2塊擴展板的靈活設計，并配備有20多種傳感器和擴展模塊供選擇。



一、開發平臺特性
1、GUI軟件操作界面
  獨家采用GUI人機操作界面，開機可顯示溫度、時間和設備信息等。整合開發平臺上的硬件資源，點擊子菜單中相關實驗，液晶屏可與開發平臺同步運行，提高學生動手興趣和積極性，通過對設備各模塊的檢測和實驗的演示，方便老師培訓和設備檢修。

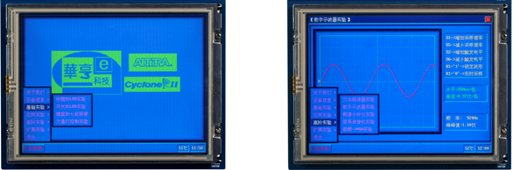

   GUI圖像操作主界面                                                數字示波器實驗界面

2、模塊化的靈活設計
開發平臺采用系統底板+核心板+擴展板的設計方法，通過選擇不同的核心板和擴展板構成不同功能的開發平臺。能*大限度的滿足用戶的性能需求。模塊化的設計能使用戶對系統設計有清晰的認識。
二、開發平臺硬件資源

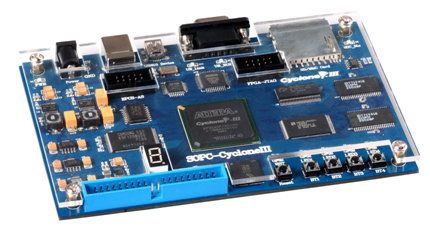

1、核心板硬件資源

1）采用阻抗控制的 12 層 高精度PCB 板，確保板上信號頻率至少 200MHz;
2）采用Cyclone III EP3C40F780C8（可選CycloneIII EP3C80、EP3C120，可選C7 C6速度等級）；
3）配置器件EPCS16，結合千兆網絡支持特有的遠程系統升級功能（Remote Systemn Upgrade）;
4）標配64M DDR2內存，*高運行頻率166.667MHZ(選C6速度等級為200MHZ);
5）1MB（256K×32）SRAM ;
6）8MB NOR Flash ROM;
7）64MB NAND Flash ROM;
8）板載USB-Blaster Rev.C;
9）Mini USB2.0設備接口;
10）RS232標準串口;
11）高速SD卡接口;
12）板載50MHz系統時鐘;
13）4個用戶自定義LED;
14）4個用戶自定義按鍵;
15）1個七段靜態碼管;
16）1個復位按鍵;
17）1個擴展接口;
18）AS編程接口和JTAG調試接口;

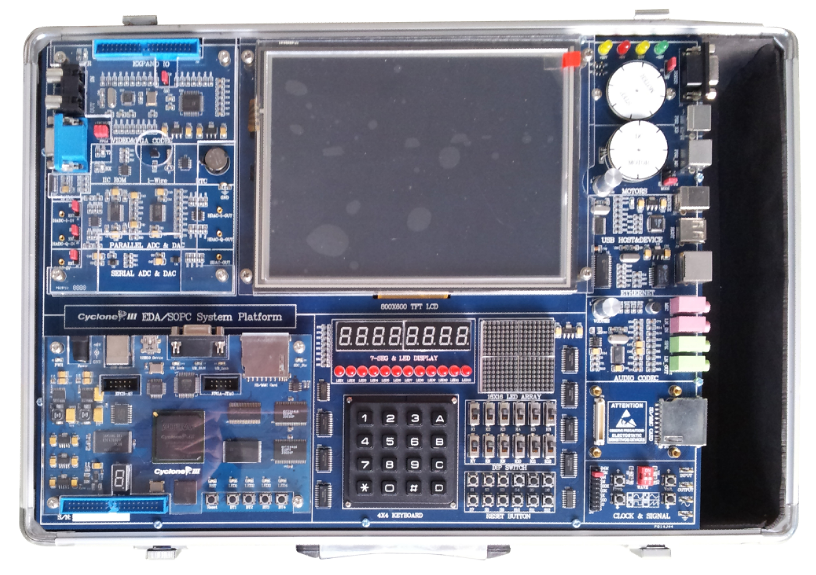

2、系統底板硬件資源
1）支持CycloneII、CycloneIII系列核心板;
2）800×600超大分辨率真彩色液晶顯示屏和4線電阻觸摸屏;
3）1個4相步進電機;
4）1個速度可調、可測直流電機;
5）1個標準串行接口;
6）2個PS2接口;
7）1個USB Device設備接口;
8）1個USB Host主機接口;
9）1個以太網卡接口;
10）1個16×16點陣;
11）個4×4鍵盤陣列;
12）8位動態七段碼管顯示;
13）12個用戶自定義LED;
14）12個用戶自定義開關輸入;
15）12個用戶自定義按鍵輸入;
16）1個SD卡接口;
17）板載液晶驅動模塊;
18）觸摸屏控制器;
19）2個擴展接口;
20）1個數字時鐘源，提供等多個時鐘;
21）音頻Codec：1個音源輸入口，1個Mic輸入口，1個音源輸出口和1個耳機接口;
22）1個模擬信號源，提供頻率、幅度可調的正弦波、方波、三角波和鋸齒波

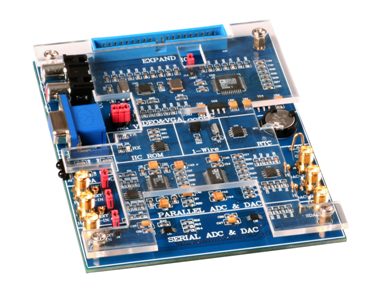

3、擴展接口板1硬件資源(標配)：

1）10位雙通道并行AD模塊采樣頻率20MSPS;
2）10位雙通道并行DA模塊采樣頻率40MSPS;
3）12位高速串行DA模塊采樣頻率30MSPS;
4）12位高速串行DA模塊;
5）1個視頻編、解碼模塊;
6）1個真彩VGA模塊;
7）1個紅外接收發送模塊;
8）1個實時時鐘RTC模塊;
9）1個IICEEPROM模塊;
10）1個數字溫度傳感器模塊;
11）1個高速擴展模塊;
12）6個高速信號測量通道
三、示例實驗
1、EDA實驗與電子設計競賽實驗內容
1）簡單的QUARTUSII實例設計
2）可控脈沖發生器的設計
3）基于VHDL格雷碼編碼器的設計
4）基本觸發器的設計
5）含異步清零和同步使能的加法計數器
6）矩陣鍵盤顯示電路的設計
7）八位七段數碼管動態顯示電路的設計
8）16*16點陣顯示實驗
9）數控分頻器的設計
10）直流電機的測速實驗
11）圖形和VHDL混合輸入的電路設計
12）步進電機驅動控制
13）步長可變的加減計數器的設計
14）PS2接口鍵盤顯示實驗
15）四位并行乘法器的設計
16）VGA彩條信號發生器的設計
17）設計四位全加器
18）用VHDL設計七人表決器
19）用VHDL設計四人搶答器
20）序列檢測器的設計
21）正負脈寬調制信號發生器設計
22）偽隨機數發生器的設計
23）數字頻率計的設計
24）八位數據鎖存器的設計
25）多功能數字鐘的設計
26）*高優先編碼器的設計
27）數字秒表的設計
28）解復用器的設計
29）出租車計費器的設計
30）帶同步復位的狀態機的設計
31）基于VHDL數碼鎖的設計
32）嵌入式邏輯分析儀的使用
33）PS2鼠標編碼設計
34）SPI串口內核的實現
35）SPI串行AD/DA轉換器的設計
36）DDS信號發生器的設計
2、NIOSII32位處理器示例實驗
1）*簡單NIOSII系統設計
2）建立帶外部SRAM的NIOSII系統設計
3）Nor Flash編程實驗
4）PIO外部中斷按鍵開關實驗
5）PIO輸入-開關信號的讀取實驗
6）基于Timer IP核的定時器的設計
7）矩陣鍵盤與數碼管顯示實驗
8）高速AD和高速DA實驗
9）UART串口通迅實驗
10）基于IIC的EEPROM讀寫實驗
11）1-WIRE數字溫度計的設計
12）串行AD/DA轉換實驗
13）Nand flash讀寫操作實驗

14）彩色LCD液晶顯示實驗
15）觸摸屏控制實驗
16）RTC實時時鐘實驗
17）讀SD卡實驗
18）音頻Code實驗
19）USB枚舉實驗
20）USB枚舉實驗
21）PS/2鍵盤顯示實驗
22）PS/2鼠標控制實驗
23）IRDA紅外通信實驗
24）VIDEO視頻實驗
3、DSP Builder  設計應用示例實驗
1）從DSP Builder到HDL——基于DSP Builder的信號發生器
2）從DSP Builder到SOPC Builder——軟件控制的Chirp信號發生器
3）IP核在DSP Builder下的使用——以FFT核為例
4、綜合開發實驗

 1）網絡WEB控制實驗
 2）點陣顯示屏的設計
 3）USB2.0通信實驗（含上位機的設計）
 4）DDRII RAM讀寫實驗
 5）直流電機閉環調速的設計
 6）USB接口文本閱讀器的設計
 7）簡易數字示波器設計
 8）簡易頻譜分析儀設計
 9）基于UART串口通信液晶顯示實驗
10）基于UART串口通信BMP顯示實 驗
11）FAT32文件系統讀SD卡實驗
12）FAT32文件系統寫SD卡實驗
13）FAT32文件系統讀寫實驗-拼音輸入法的設計
14）彩色液晶原理與繪圖應用實驗
15）基于NIOSII貪食蛇游戲設計實驗
16）基于NIOSII計算器設計實驗
17）在niosII上運行uC/OS系統
18）在niosII上運行uClinux系統
19）基于MP3媒體播放器的設計（MP3擴展板）
20）基于RFID無線射頻設計（RFID擴展板）
21）Zigbee無線傳感網絡的設計（Zigbee板）
