LGE-QDD02型 純電動車電池管理實訓臺
品牌:理工偉業 咨詢電話:010-82827827 82827835
一、功能簡介
1、該設備用于培養職業院校學員掌握電動汽車動力電池管理系統(BMS)性能特點、結構等基本原理知識,掌握動力電池管理系統(BMS)精準的 SOC 估算、精確的單節電池電壓檢測,能夠完成電動汽車在運行、充電和調試過程中對電池組的工作狀態進行實時高效的檢測,達到對電池組智能化管理,有效的延長電池組使用壽命等作用。
2、實訓臺具有完善的系統功能:總電壓檢測、總電流檢測、實時數據顯示、內部CAN通信、外部CAN通信、過壓過流反接保護、SOC控制、充放電控制、單體電壓檢測、故障等級報警、PC機監控、數據存儲、故障信息存儲等強大功能。
3、實訓臺具有通訊功能:串口RS485等通訊功能,工作情況下,BMS將電池的詳細數據送給整車控制器,并上報必要的告警信息,以防止電池被超范圍使用。也能將電池的詳細數據發送至儀表行顯示。電池充電的過程中,BMS 能實現和充電機之間的通訊,實現了過充的保護,保證了充電的安全。
4、實訓臺具有高安全性、穩定性和可靠性:系統采用大規模集成電路、濾波、高等級隔離、數據冗余等先進技術,保證了系統的安全性、可靠性和穩定性。
5、實訓臺具有PC機監控功能:可實現BMS數據的監控、參數設置、數據存儲和電池性能分析等功能。
6、實訓臺配置多功能顯示屏,可以顯示總電壓、總電流、SOC、電池組容量、最高單體電壓、最低單體電壓、最高溫度、壓差、溫差、MOS管工作狀態、通信狀態、故障狀態等實時數據,直接在屏幕可以進行充放電電壓、電流、溫度設置及適配。
二、結構組成

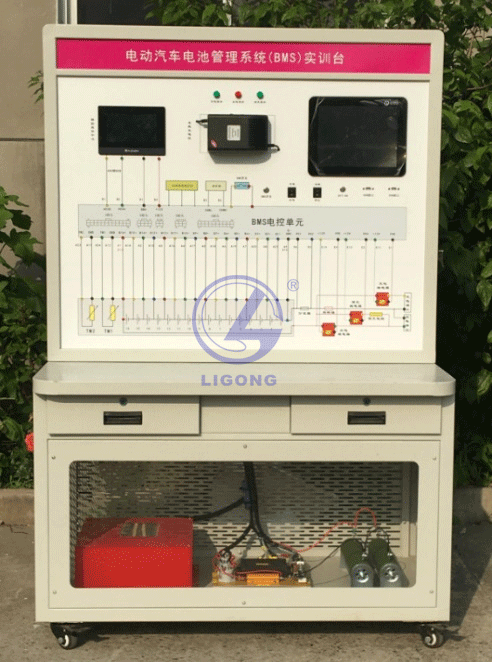

實訓臺由測量面板、鋰電池管理系統控制模塊(BMS)、上位機、、鋰電池組、車載充電器、主繼電器組、電動高壓電源開關、點火開關、鋰電池性能狀態顯示屏、診斷系統、各個系統的工作狀態指示、故障觸發控區、充放電模式開關、充放電模式指示燈、放電實驗負載等組成。
檢測臺:優質吉祥鋁塑板,經高清UV噴涂,電路圖清晰鮮艷,線條分明。能充分展示電路原理。檢測端子為機械雕刻開孔,統一標準。內嵌式面板尺寸為1000*850mm,外表看不到任何安裝痕跡。
設備抬頭:抬頭為分離式,與整體面板徹底區分開來,使之便于安裝,并看不到安裝孔位,美觀大方。
工作臺:配套工作臺,尺寸為1200*430*820mm .,工作臺面前部為圓形角,防止學員碰倒直角受傷。頂部配套高壓絕緣墊。耐高壓10KV
工具箱:配套工具箱,為雙抽屜工具箱,雙內軌道,并帶有鑰匙鎖,提供維修工具與檢測儀器的保管功能。
展示柜:鈑金一次沖壓而成,前部為鏤空設計,并安裝有透明亞克力,使設備完全展現眼前,左側右側為實心板,后部為柵格防護板,具有通風,散熱、安全防護等功能,
三、性能參數(定制型)
1、鋰電池管理系統是一款 SBS 智能電池管理系統,主要特點如下:
(1)充放電同口,BMS 為內供電模式。
(2)內置智能電池管理系統,可編程電壓/電流/容量/溫度等各種參數。
(3)內置電池電化學特性模型和內阻跟蹤技術實現電池電量的準確計量。
(4)智能保護算法實現電池的過充/過放/過溫/過流/短路/內阻突變/溫升突變等各種保護。SMBUS/RS485 通訊接口,可以實現與各種智能終端/用電設備/監控系統的無縫對接。7寸彩色液晶顯示器(選配),電池信息實時采集顯示,內置有 R485 通訊總線,實現與上位機遠程數據通訊。
2、管理系統(含功率回路)電氣參數:
(1)控制電路工作電流(通訊和檢測保護正常工作,Vcell=3.6V):0.4mA
(2)控制電路待機電流(停止通訊,檢測保護正常工作,Vcell=3.6V):0.085mA
(3)單體電池電壓范圍:2.0V-4.5V
(4)單體電池電壓典型測量誤差:±5mV(@0-60 度)
(5)主回路額定電流:150A(DC1)
(6)峰值電流:1000A(3秒)
(7)主回路電流測量誤差:1% FS
(8)電量估算誤差:3%-10%(取決于電池型號)
(9)溫度測量范圍:-40℃到+90℃
(10)溫度測量誤差:±1℃(@0-85℃)
(11)工作電流:12V@1.4mA
(12)連接器:SMP2.54
3、RS485 顯示器電氣參數(外置式):
(1)顯示器規格:7 英寸 65K 色彩色,分辨率 320x240
(2)顯示器工作電壓:12V-58V
(3)顯示器工作電流:10mA@20V
(4)顯示器外形尺寸:106 x 68 x 15mm
4、使用環境:工作環境溫度:-40℃到+70℃。
印刷電路硅膠涂覆,適合潮濕、水汽、鹽霧等嚴酷的工業環境。
四、實驗項目
1、鋰電池充電性能實驗;
2、鋰電池放電性能實驗;
3、鋰電池溫度極限保護實驗;
4、放電電流保護實驗;
5、充電電流保護實驗;
6、PC機充電電壓參數設置實驗;
7、PC機放電電壓參數設置實驗;
8、PC機充電電流參數設置實驗;
9、PC機放電電流參數設置實驗;
10、PC機充放電溫度參數設置實驗;
11、PC機系統自適應參數設置實驗;
12、PC機故障復位參數設置實驗;
五、設備參數
1、實驗臺尺寸:1220mm*650mm*1900mm(長*寬*高);
2、上位機尺寸:12寸
3、輸入電壓:二相三線 ~220V±10% 50Hz
4、系統電壓: DC12V//24V
5、工作環境:溫度-10~+40℃ 相對濕度<85%(25℃) 海拔<4000m
6、工作電壓: 48VDC磷酸鐵鋰電池組)
7、放電負載功率:2KW
