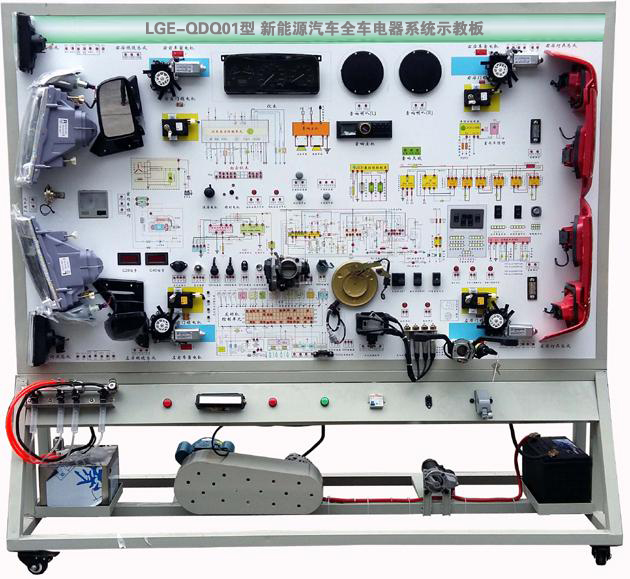

LGE-QDQ01型 新能源汽車全車電器系統示教板

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、產品簡介
    該設備采用大眾新能源汽車整車電器實物為基礎，充分展示汽車發動機防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。適用于學校對整車電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
5.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格
外形尺寸（約）：2080×700×1900mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機
型  號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置（每臺）
序號 名       稱 規格型號 單位 數量
1 示教板面板 裝有各種檢測端子以及彩色電路圖 套 1
2 發動機控制電腦(ECU) 原車 套 1
3 診斷座 原車 個 1
4 點火開關 原車 個 1
5 組合儀表 原車 套 1
6 組合開關 原車 套 1
7 左右前大燈總成 原車 套 1
8 左右前霧燈 原車 套 1
9 左右轉向燈 原車 套 1
10 左右轉向邊燈 原車 套 1
11 左右組合尾燈 原車 套 1
12 牌照燈 原車 套 1
13 高位剎車燈 原車 個 1
14 燈光開關 原車 套 1
15 剎車燈開關 原車 套 1
16 倒車燈開關 原車 套 1
17 危險燈開關 原車 套 1
18 線束   套 1
19 雨刮總成 原車 套 1
20 雨刮控制器 原車 個 1
21 噴水電機 原車 套 1
22 噴水壺 原車 套 1
23 喇叭 原車 個 2
24 喇叭繼電器 原車 個 1
25 X觸點繼電器 原車 個 1
26 霧燈繼電器 原車 個 1
27 無分電器點火系統 含點火器總成、火花塞、曲軸位置傳感器 套 1
28 模擬噴油嘴指示燈   套 1
29 燃油泵繼電器 原車 個 1
30 燃油泵指示燈 原車 個 1
31 曲軸位置傳感器及信號輪 原車 套 1
32 電動窗主開關 原車 套 1
33 左右前車門電腦 原車 個 1
34 舒適電腦 原車 個 1
35 右前門鎖電機 原車 套 1
36 左右后電動窗電機 原車 套 1
37 左右后電動窗開關 原車 套 1
38 左右后門鎖電機 原車 套 1
39 汽車音響總成 原車 套 1
40 揚聲器 6"，200W 對 1
41 起動機總成 原車 臺 1
42 發電機總成 原車 臺 1
43 三相異步電動機 YT 100L1-4 臺 1
44 蓄電池 12V 45Ah 臺 1
45 保險絲盒   個 1
46 電源總開關 50A 個 1
47 移動臺架(帶自鎖腳輪裝置) 2080×700×1800mm(長×寬×高) 臺 1
48 故障模擬與排除裝置   套 1
49 教師手冊   套 1
50 合格證與保修卡   套 1
