LG-RJ02D型 可再生能源建筑應用測評系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
根據國家建筑節能檢測要求，需對應用可再生能源的建筑進行能效測評，我公司結合國內外的測評標準推出符合建設部門要求的測評檢測裝置--LG-RJ02D型可再生能源建筑應用測評系統，其采用智能化控制技術，檢測精度高，實現無人測試，提高工作效率，連接微機自動生成能效測評報告，保證建筑工程的設計指標及施工質量驗收標準，同時該產品還可以對當?shù)氐奶柲苜Y源進行監測，為設計太陽能系統工程提供數據，因此是質檢部門、生產廠家、科研單位必備檢測工具。
一、測評項目范圍：
系統按照可再生能源建筑應用示范項目測評導則要求檢測：
A、太陽能熱利用系統測評標準
1．太陽能熱水系統
2．太陽能供熱采暖系統
3．太陽能供熱制冷系統
4．太陽能光伏系統
B、地源熱泵系統測評標準
二、產品運行環境
1．環境溫度 -40℃～60℃
2．相對濕度 ≤90%
3．適用電源 220V（±10%），50Hz(±2%),或無電源地區（內配充電電池DC12V）
三、測評內容
按照可再生能源建筑應用示范項目測評導則要求進行測試
四、測試條件
1. 太陽能建筑應用光熱系統所采用的太陽能集熱器、太陽能熱水器等關鍵設備應具有相應的國家級全性能合格的檢測報告，符合國家相關產品標準的要求；
2. 系統應按原設計要求安裝調試合格，并至少正常運行3天，方可以進行測試；
3. 所有示范項目必須按照測試的要求預留相關儀器的測試位置和條件，其用水量、水溫等參數必須按照設計要求的條件下進行測試；
4. 太陽能熱水系統試驗期間環境平均溫度：8℃≤ta≤39℃；
5. 環境空氣的平均流動速率不大于4m/s；
6.至少應有4天試驗結果具有的太陽輻照量分布在下列四段：J1＜8MJ/㎡•日；8MJ/㎡•日≤J2＜13MJ/㎡•日；13MJ/㎡•日≤J3＜18MJ/㎡•日；18MJ/㎡•日≤J4。
五、測試系統技術指標
|
太陽輻射表
（符合國標GB/T19565） |
A.通道數:2通道總輻射，測量（水平面與傾斜面）的太陽能量，同時可以相互校準
B.測量范圍:0～2000W/m2 C.測量精度:小于5% D.顯示分辨率:1 W/m2 E.顯示內容:瞬時值，小時累計量，日累計量等 F.靈敏度：7-14mV / ( kW·m2 ) G.反應時間：≤30s（99 %響應） H.年穩定度：≤±2 % I.余弦響應：≤±7 % 高度角 10º J.線性： ≤±2 % K.光譜范圍：0.3-3.0 μm L.溫度系數：≤± 2 % （-10～40℃） |
|
水箱溫度
|
A.通道數:6路 B.測量范圍:-10～100℃ C.測量精度:±0.2℃
D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防水，管路安裝結構 |
|
環境溫度
|
A.通道數:1路 B.測量范圍:-40～70℃ C.測量精度:±0.2℃
D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水，帶防輻射罩 |
|
環境濕度
|
A.通道數:1路 B.測量范圍:0～100% C.測量精度:±2%RH D.分 辨 率:0.1%RH
|
|
水流量
（渦輪或超聲波流量計） |
A.通道數:2路 B.測量范圍:0.2～2(立方米/小時)
C.耐水溫：0--100度 D.測量精度: ＜0.5% |
|
環境風速
|
A.通道數:1路 B.測量范圍:0～70米/秒 C.測量精度:±0.3米/秒
|
|
電功率
|
交流電壓：220V—380V，電流：0—30A，頻率：50Hz；準確度等級：3.0級；
功率：0—6000瓦，頻率變化允許范圍：±10%fn，電壓變化允許范圍：±10%Un |
|
可再生能源建筑應用測評檢測儀
|
A．采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據4000條以上，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕液晶顯示屏，輕觸薄膜按鍵，操作簡單，適合在惡劣工業環境使用，具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。
B.外觀尺寸：金屬外殼350×150×300（mm）。 C.數據存儲容量：4000條數據。 D.數據存儲內容：時間（真太陽時間），太陽輻射（瞬時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量,輔助加熱電功率等信息。 E.顯示內容：時間（真太陽時間），太陽輻射（瞬時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量，輔助加熱電功率等信息。 標準RS232接口與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據，并可下載數據存入微機 |
|

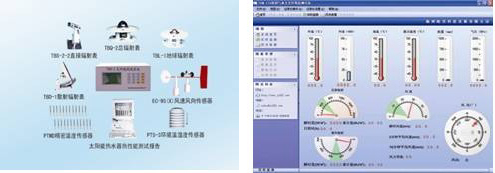

可再生能源建筑應用測評系統管理軟件
|
此軟件按照可再生能源建筑應用示范項目測評導則要求檢測：滿足以下標準
一．太陽能熱利用系統測評標準 1．太陽能熱水系統 2．太陽能供熱采暖系統 3．太陽能供熱制冷系統 4．太陽能光伏系統 二．地源熱泵系統測評標準 自動打印檢測報告，在windows2000以上環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），自動繪制測評曲線圖，與打印機相連自動打印，數據存儲格式為EXCEL標準格式,可供其它軟件調用。 |
|

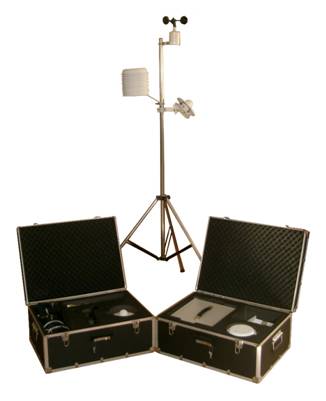

系統結構
|
所有檢測儀表放入二臺箱內，一臺不銹鋼便攜支架(高:2.5米,重量:5公斤)可在現場安裝測量。
|
|
測評指導書
|
按照（可再生能源建筑應用示范項目測評導則）實驗
|
六．太陽能熱水系統測評管理軟件報表格式：
表4-1 ××示范項目的測評內容
|
序號
|
大類
|
子項目
|
具體內容
|
備注
|
|
|
1
|
形式檢查
|
系統檢查
|
1、檢查系統的外觀質量；
2、檢查系統的關鍵部件； 3、檢查系統的安全性能。 |
|
|
|
2
|
實施量檢查
|
1、檢查太陽能光熱系統的運行方式、集熱器類型、集熱面積、儲水箱容量、輔助熱源類型、輔助熱源容量、循環管路類型、控制系統、輔助材料（保溫材料、閥門、儀器儀表）等
|
|||
|
3
|
運行情況檢查
|
1、檢查系統的運行調試記錄；
2、檢查系統實際工作狀態下的控制系統動作、各種儀表的顯示。 |
|||
|
4
|
系統
性能 檢測 |
集熱系統得熱量
|
|
||
|
5
|
系統常規熱源耗能量
|
||||
|
6
|
貯熱水箱熱損系數
|
||||
|
7
|
集熱系統效率
|
||||
|
8
|
太陽能保證率
|
||||
|
9
|
能效評估
|
全年加權太陽能保證率
|
|
||
|
10
|
全年加權常規能源替代量
|
||||
|
11
|
環境效益
|
|
|||
|
12
|
經濟效益
|
|
|||
|
13
|
示范推廣性評價
|
||||
七、系統配置
|
序號
|
名稱
|
型號
|
數量
|
單位
|
|
1
|
可再生能源建筑應用測評檢測儀
|
LG-RJ02D
|
1
|
臺
|
|
2
|
太陽總輻射傳感器
|
TBQ-2
|
2
|
臺
|
|
3
|
精密溫度傳感器(-40～150℃,
精度:±0.1℃,低溫型,不銹鋼封裝,￠4*40mm,全密封,防腐,放水,太陽能熱水器專用) |
LTWD-2A
|
6
|
只
|
|
4
|
環境溫濕度傳感器（帶防輻射罩）
|
LTWD-2AF
|
1
|
只
|
|
5
|
數字風速傳感器
|
EC-9S
|
1
|
臺
|
|
6
|
可再生能源建筑應用測評系統管理軟件
|
LG-RJ02D
|
1
|
套
|
|
7
|
流量傳感器:范圍:0.2～3(立方米/小時) 耐水溫：0---100℃ 精度:小于0.5%，工作壓力:25MP（（渦輪或超聲波流量計）
|
LW-B
|
2
|
臺
|
|
8
|
電功率傳感器
|
LG-DGL1
|
1
|
臺
|
|
9
|
傳感器支架(不銹鋼結構)+便攜箱
|
LG-PC3-ZJ1
|
1
|
臺
|
|
10
|
傳感器連接電纜（20米）
|
標準配置
|
1
|
套
|
|
11
|
傳感器連接管路配件（溫度，流量等）+鋼卷尺（測量長度的鋼卷尺的準確度應為±1.0％）
|
標準配置
|
1
|
套
|
|
12
|
筆記本電腦
|
|
1
|
臺
|
八、技術資料
提供儀器設備的安裝手冊、操作手冊、維修保養手冊等技術文件及產品合格證、質量保證書等全套資料。
九、技術服務
質保與維修：提供一年保修，終身維修，終身提供軟件免費升級。
