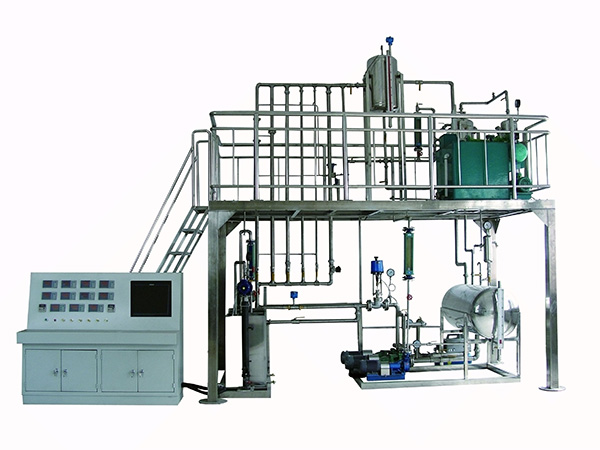

LGH-LT01C型 計算機過程控制流體輸送操作實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置功能
1.集成了流體流動和流體輸送機械兩個單元操作內容的實驗教學。能全面了解流體流動過程中所涉及的流體阻力、流量計性能、離心泵性能及管路性能概念和實驗方法。
2.計算機過程控制流體輸送操作實訓裝置模擬工藝生產系統，設置流量比值調節系統，訓練學生實際化工生產的操作能力。實現流體輸送：液相輸送和氣相輸送，以及真空輸送，通過裝置可以完成離心泵的各個實驗以及管路阻力的各個實驗，鍛煉學生判斷和排除故障的能力。
3.通過現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載等實現就地及遠程控制崗位技能培訓。
二、設計參數
1.壓力控制：離心泵進口壓力：-15～-6Pa。
2.1號泵單獨運行時出口壓力：0.15～0.27MPa（流量為0-6m3/h)。
3.兩臺泵串聯時出口壓力：0.27～0.53MPa（流量為0-6m3/h）m3/h。
4.兩臺泵并聯時出口壓力：0.12～0.28MPa（流量為0-7m3/h）。
5.壓降范圍：光滑管阻力壓降：0～7KPa（流量為0-3m3/h）。
6.局部阻力管阻力壓降：0～22KPa（流量為0-3m3/h）。
7.離心泵特性流體流量：2-7m3/h。
8.阻力特性流體流量：0-3m3/h。
9.液位控制：吸收塔液位：1/3～1/2。
三、整機參數
計算機過程控制流體輸送操作實訓裝置設備尺寸： 4000x2000x3500mm（長x寬x高 ），(可根據實訓場地實際高度和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。
四、電氣系統
標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸1400×800×1300mm（長×寬×高）。
五、公用設施
1.水：實訓過程中水可循環使用，實訓結束后排空即可。
2.電：電壓AC380V，功率2kW，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。
3.實驗物料：清潔自來水。
六、主要設備
1.304不銹鋼吸收塔：φ325x1300mm，110L。
2.304不銹鋼高位槽：φ426x700mm，100L。
3.304不銹鋼緩沖罐：Φ400x500mm，60L。
4.304不銹鋼原料水槽：1000x600x500mm，300L。
5.1號泵：離心泵,P=0.5KW,流量Qmax=6m3/h,U=380V。
6.2號泵：離心泵,P=0.5KW,流量Qmax=6m3/h,U=380V。
7.真空泵：旋片式，P=0.37KW，真空度Pmax=-0.06kPa，U=220V。
8.空氣壓縮機：往復空壓機，P=2.2KW,流量Qmax=0.25m3/min,U=220V。
9.聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，
10.鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP 。
七、上位機監控軟件
RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。
八、測控組成
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實訓臺 考核裝置 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 實訓鑒定 自控實訓 數控軟件 實驗系統 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 職教設備 PLC控制 PLC技術 PLC實驗 變頻調速
1.集成了流體流動和流體輸送機械兩個單元操作內容的實驗教學。能全面了解流體流動過程中所涉及的流體阻力、流量計性能、離心泵性能及管路性能概念和實驗方法。
2.計算機過程控制流體輸送操作實訓裝置模擬工藝生產系統，設置流量比值調節系統，訓練學生實際化工生產的操作能力。實現流體輸送：液相輸送和氣相輸送，以及真空輸送，通過裝置可以完成離心泵的各個實驗以及管路阻力的各個實驗，鍛煉學生判斷和排除故障的能力。
3.通過現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載等實現就地及遠程控制崗位技能培訓。
1.壓力控制：離心泵進口壓力：-15～-6Pa。
2.1號泵單獨運行時出口壓力：0.15～0.27MPa（流量為0-6m3/h)。
3.兩臺泵串聯時出口壓力：0.27～0.53MPa（流量為0-6m3/h）m3/h。
4.兩臺泵并聯時出口壓力：0.12～0.28MPa（流量為0-7m3/h）。
5.壓降范圍：光滑管阻力壓降：0～7KPa（流量為0-3m3/h）。
6.局部阻力管阻力壓降：0～22KPa（流量為0-3m3/h）。
7.離心泵特性流體流量：2-7m3/h。
8.阻力特性流體流量：0-3m3/h。
9.液位控制：吸收塔液位：1/3～1/2。
三、整機參數
計算機過程控制流體輸送操作實訓裝置設備尺寸： 4000x2000x3500mm（長x寬x高 ），(可根據實訓場地實際高度和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。
四、電氣系統
標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸1400×800×1300mm（長×寬×高）。
五、公用設施
1.水：實訓過程中水可循環使用，實訓結束后排空即可。
2.電：電壓AC380V，功率2kW，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。
3.實驗物料：清潔自來水。
六、主要設備
1.304不銹鋼吸收塔：φ325x1300mm，110L。
2.304不銹鋼高位槽：φ426x700mm，100L。
3.304不銹鋼緩沖罐：Φ400x500mm，60L。
4.304不銹鋼原料水槽：1000x600x500mm，300L。
5.1號泵：離心泵,P=0.5KW,流量Qmax=6m3/h,U=380V。
6.2號泵：離心泵,P=0.5KW,流量Qmax=6m3/h,U=380V。
7.真空泵：旋片式，P=0.37KW，真空度Pmax=-0.06kPa，U=220V。
8.空氣壓縮機：往復空壓機，P=2.2KW,流量Qmax=0.25m3/min,U=220V。
9.聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，
10.鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP 。
七、上位機監控軟件
RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。
八、測控組成
| 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 1號泵出口壓力 | 壓力表 | 壓力表就地顯示 | 無 |
| 1號泵進口壓力 | 壓力表 | 壓力表就地顯示 | 無 |
| 2號泵出口壓力 | 壓力表 | 壓力表就地顯示 | 無 |
| 2號泵進口壓力 | 壓力表 | 壓力表就地顯示 | 無 |
| 液位罐壓力 | 壓力表 | 壓力表就地顯示 | 無 |
| 光滑管壓力差 | 壓力表 | 壓力表就地顯示 | 無 |
| 粗糙管壓力差 | 壓力表 | 壓力表就地顯示 | 無 |
| 吸收塔壓力 | 壓力表 | 壓力表就地顯示 | 無 |
| 緩沖罐壓力 | 壓力表 | 壓力表就地顯示 | 無 |
| 1#2#泵出水總管壓力 | 壓力表 | 壓力表就地顯示 | 無 |
| 液位罐溫度 | PT100鉑電阻 | 宇電AI702 | 自控 |
| 1#2#泵出水總管流量 | 轉子流量計 | 現場顯示 | 閥門 |
