LG-DTDQ02型 電梯電氣安裝調試實訓考核裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、裝置概述

    LG-DTDQ02型 電梯電氣安裝調試實訓考核裝置是根據當前真實電梯的電氣安調和維保需求而開發的一種電氣實訓考核平臺，適合各職業院校、技工類學校的樓宇自動化、機電自動化等電梯相關專業及職業資格鑒定中心和培訓考核機構使用。

    LG-DTDQ02型 電梯電氣安裝調試實訓考核裝置采用真實的電梯總電源箱和微機控制柜成套機房設備，曳引機組及三層井道電氣器件均采用模擬型式，學生借助電梯電氣圖對這兩部分進行安全型插線連接，通過模擬運行檢驗連接的正確性，排除出現的故障，使學生能夠通過實訓初步掌握電梯電氣原理與規范標準、連接、調試、運行及維修技能，為真實電梯電氣的安調與維保打下基礎。

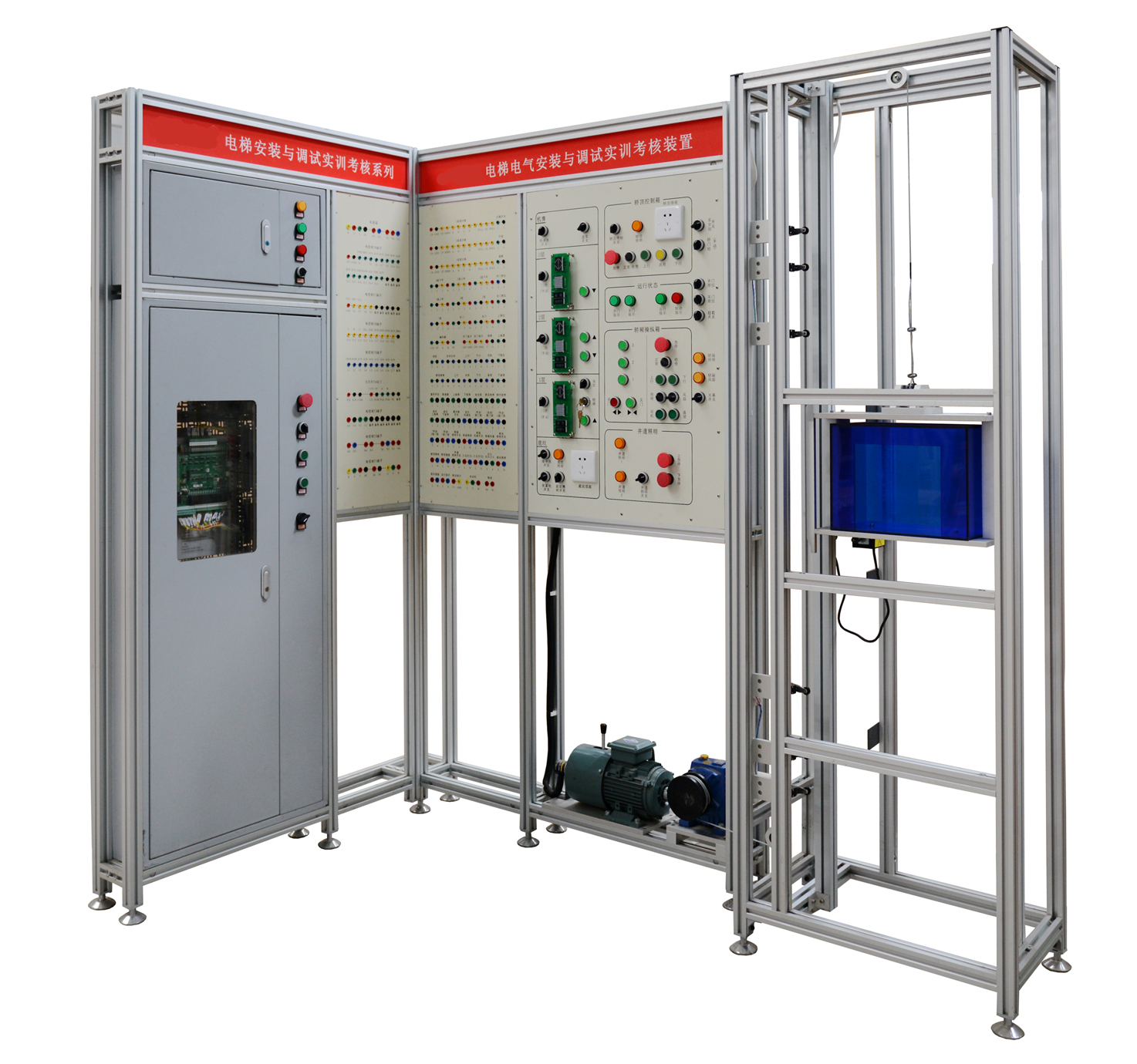

（圖片為參考，以實物為準）

二、裝置特點

1、電梯電氣安裝調試實訓考核裝置采用了“L”形支架結構能夠減少占地面積，同時多臺并排布置時能夠形成實訓室工位式布局；

2、采用了真實的電梯總電源箱和微機控制柜，使學生學到的與實際應用的一致；

3、電梯電氣安裝調試實訓考核裝置采用了模擬器件嵌入電梯井道結構圖形的形式，使調試運行過程更加簡單直觀；

4、采用了高絕緣的安全型插座與帶絕緣護套的高強度安全型插線，可區分強、弱電流的不同規格的插座與插線，確保操作人員的安全。

三、主要技術指標

1、電源輸入：三相五線AC380V50Hz；

2、安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；

3、整機功耗：≤0.75KW；

4、整機重量：≤150KG；

5、外形尺寸：1600mm×1150mm×2100mm（長×寬×高）。

四、配置清單

序號 名稱 數量 單位 備注
1  支架 1 臺 高級鋁型材
2  總電源箱 1 臺 斷路器、空氣開關、指示燈、照明開關及插座等
3  微機控制柜 1 臺 一體化控制器（NICE1000+）、空氣開關、斷相與相序保護繼電器、計數器、接觸器、開關電源、變壓器、制動電阻、端子排、上下行按鈕、急停及檢修開關等
4  安全型插線端子板 2 塊
5  外呼梯顯示板 3 塊 RDDS-1
6  曳引機組模擬器件 1 套 三相異步電動機與編碼器
7  井道模擬器件 1 套 上下極限、上下限位、上下減速、上下急停、安全鉗、平層、開關門限位、超載、及照明開關
8  底坑模擬器件 1 套 張緊輪與照明開關，照明燈，插座
9  樓層模擬器件 3 套 門鎖、消防及鎖梯開關，上下呼梯按鈕
10  機房模擬器件 1 套 限速器與盤車開關
11  轎廂模擬器件 1 套 照明燈，風扇及光幕
12  轎廂操縱箱模擬器件 1 套 開關門、樓層、急停、檢修、上下行、照明、風扇、司機及直駛開關
13  轎頂控制箱模擬器件 1 套 上下行與共用按鈕，急停、檢修及照明開關，照明燈，插座
14  運行狀態指示 1 套 開關門、啟動及制動
15  安全型插線 1 套 詳見配套工具清單
16  配套工具 1 套 詳見配套工具清單
17  隨機資料 1 份 實訓指導書及相關圖紙等資料

五、配套工具清單

序號 名稱 型號 數量 單位 備注
1  3號安全連線 800 50 條 紅
2  3號安全連線 800 40 條 黑
3  3號安全連線 800 70 條 黃
4  3號安全連線 800 60 條 綠
5  3號安全連線 800 40 條 蘭
6  安全連線 600 30 條 紅
7  安全連線 600 30 條 黑
8  安全連線 600 25 條 綠
9  安全連線 600 30 條 蘭
10  安全連線 1000 3 條 紅
11  安全連線 1000 3 條 黃
12  安全連線 1000 3 條 綠
13  操作器 MDKE 1 個
14  標準跳線 S6300-YE 1 條
15  萬用表 華誼MY60    1 只
16  電筆 得力8001 1 只
17  明盒 86型 1 只
18  三相四線插頭 威利斯 1 只
19  三相四線插板 威利斯 1 只
六、實訓項目
1. 電梯電氣照明回路的連接與調試；
2. 電梯電氣主控回路的連接與調試；
3. 電梯電氣安全回路的連接與調試；
4. 電梯曳引機組的連接與調試；
5. 基本參數設置實訓；
6. 電機自動調諧實訓；
7. 矢量控制參數設置實訓；
8. 運行參數設置實訓；
9. 樓層參數設置實訓；
10. 功能輸出參數設置實訓；
11. 門功能參數設置實訓；
12. 井道自學習實訓；
13. 電梯一體化控制器故障碼的查詢與檢修。
