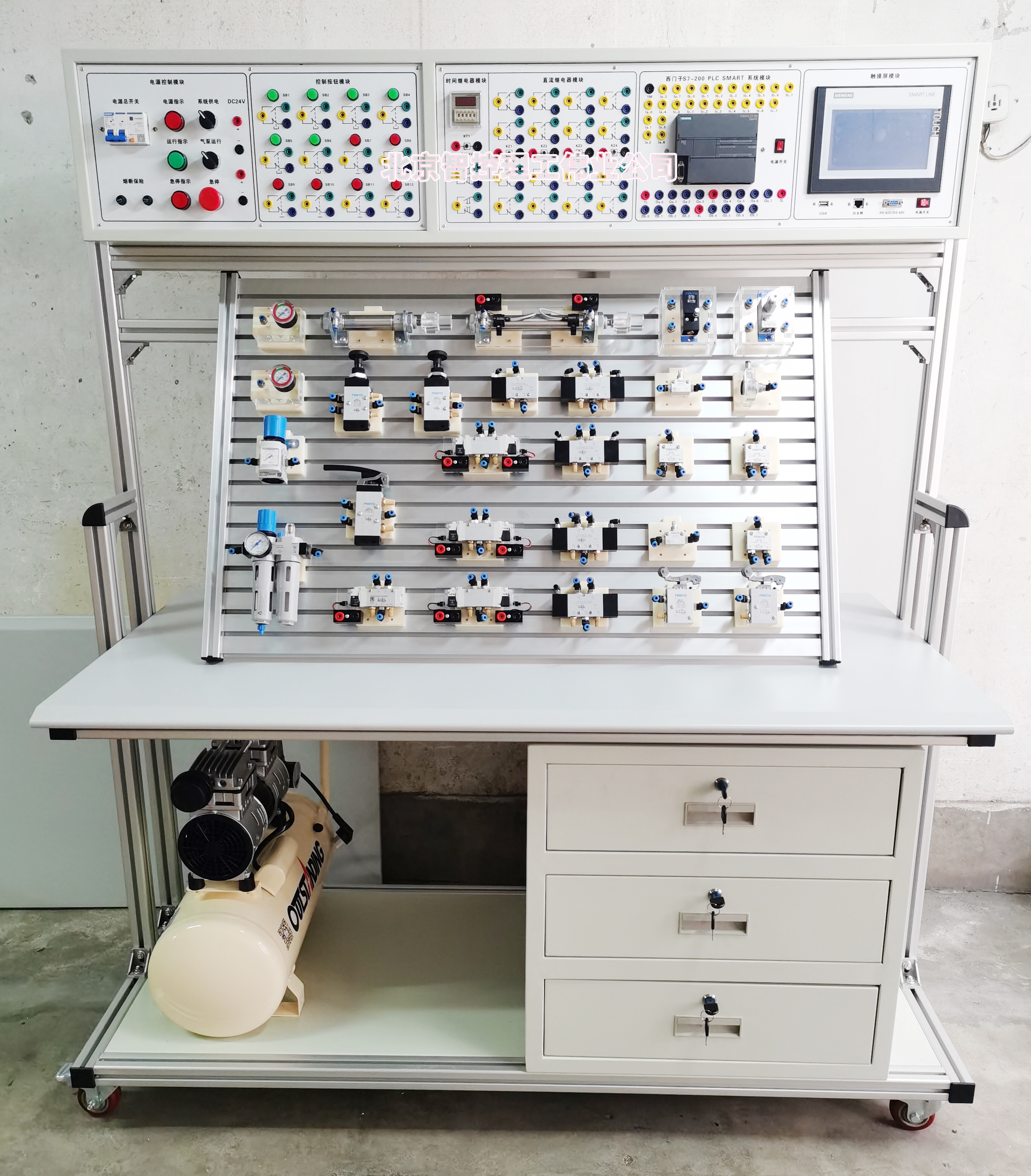

LG-FST01型 氣動與PLC控制實訓裝置（費斯托）

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、概述

    LG-FST01型 氣動與PLC控制實訓裝置是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司氣動與PLC控制實訓設備的優點，采用了開放型綜合實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解氣、電、手動各自具有的特點、特色、及優缺點等。氣動實訓元件均為費斯托工業型元件，掌握幾十種基本實訓回路的工作過程及原理，實訓回路組裝快捷、方便、簡單實用。

二、實訓裝置功能：
1、系統采用電、氣一體化結構，下半部分為標準化氣動實訓板，用以完成氣動元件的安裝固定、氣路及電路的連接；上半部分為自動化控制箱，用以完成PLC、低壓電器等的安裝和接線。
2、實訓裝置主框架采用歐標鋁型材結構，實訓面板傾斜鋁型材結構平臺，主要用于安裝氣動相關元件，型材表面有標準的兩道固定槽，最上面層主要以電氣控制位置。
3、桌面采用防火、防水、耐磨高密度板。
4、下柜采用鐵質雙層亞光密紋噴塑結構或全鋼框架結構，用于儲存元器件。
三、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤1.5kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1510mm×700mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L；額定輸出氣壓0.8Mpa 。
7、電器控制單元：
（1）電源模塊：電源部份配有一個空氣開關、系統供電開關及指示燈、氣泵運行開關及指示燈，急停開關及指示燈。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用西門子S7-SMART-20SR主機，12路開關量輸入，8路繼電輸出。
（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
四、主要特點
1、氣動PLC實訓裝置主框架由型材結構、費斯托氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件按放在傾斜實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
3、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
4、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
5、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
6、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
五、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、單缸單往復控制回路
10、單缸連續往復動作回路
11、卸荷回路
12、或門型梭閥的應用回路
13、快速排氣閥應用回路
14、PLC編程軟件學習和使用
六、氣動PLC控制實訓裝置清單

序號

名    稱

型 號

數量

單位

1

實訓桌



1

張

2

實訓臺



1

臺

3

PLC主機模塊

S7-SMART-20SR

1

塊

4

電源模塊



1

塊

5

繼電器控制模塊



1

塊

6

時間繼電器模塊



1

塊

7

控制按鈕模塊



1

塊

8

靜音無油空氣壓縮機



1

臺

9

雙作用缸

ESNU-25-100-P-A

2

只

10

單作用缸

ESNU-25-100-PPS-A

1

只

11

三聯件

FRC-1/8-D-MINI

1

只

12

減壓閥（帶壓力表）

MS4-LR-1/8-D6-WR

1

只

13

電磁換向閥

VUVG-LK14-T32C-AT-G18-1H2L-W1-S

1

只

14

電磁換向閥

VUVG-LK14-M52-AT-G18-1H2L-W1-S

1

只

15

電磁換向閥

VUVG-LK14-B52-T-G18-1H2L-W1S

2

只

16

氣控閥

VUWS-L20-M32C-M-G18

1

只

17

氣控閥

VUWS-L20-M52-M-G18

1

只

18

氣控閥

VUWS-L20-B52-G18

2

只

19

手柄閥

VHEF-HST-B52-G18

1

只

20

按鈕閥

VHEF-P-M52-M-G18

1

只

21

滾輪杠桿閥

VMEF-RT-M32-M-G18

2

只

22

或門閥

OS-1/8-B

1

只

23

與門閥

ZK-1/8-B

2

只

24

快速排氣閥

SEU-1/8

1

只

25

單向節流閥

GR-1/8-B

2

只

26

延時閥

VZ-3-PK-3

1

只

27

壓力開關

VD-3-PK-3

1

只

28

接近開關

SMT-10M-ZS-24V-E-2,5-L-OE

2

只

29

壓力表

MA-40-1,0-R1/8-MPA-E-RG

2

只

30

壓力傳感器

SDE5-D10-FP-Q4E-P-K

1

只

31

三通（T型三通）

Ø4

4

只

32

直通

Ø 4

1

只

33

四通

Ø 4

2

只

34

氣管

PU4

15

只

35

編程電纜（適配器）

西門子

1

條

36

實驗導線



1

包

37

工具箱



1

套

38

氣動實訓說明書



1

冊

39

西門子PLC編程軟件、程序軟件

光盤

1

盤
