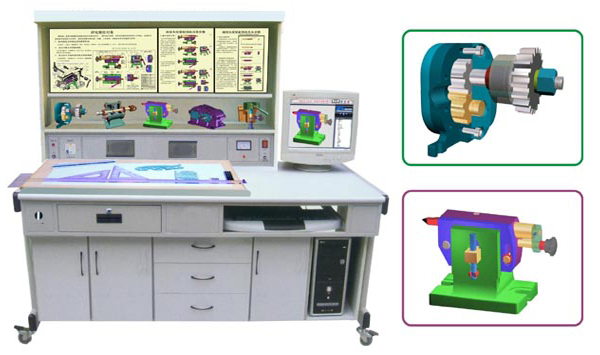

LG-FZ07B型 機械制圖多媒體三維測繪設計實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概 述
本公司首創研制開發，在國內處領先地位的集設計、測繪、創新于一體的LG-FZ07B型 機械制圖多媒體三維測繪設計實訓裝置，適用于《技術制圖》、《機械制圖》、《工程制圖》等課程?！稒C械制圖》是高職高專機械類專業學生必修的一門專業技術基礎課。LG-FZ07B型 機械制圖多媒體三維測繪設計實訓裝置是培養學生正確識讀和繪制機械圖樣，增強學生工程基礎能力，實踐性較強的應用型設備。同時，借助于計算機圖形學技術和多媒體技術，采用機械制圖多媒體軟件用電腦演示三維動態模型，加強直觀性教學，做到教學內容直觀形象，,提高學習興趣、降低學習難度。實訓裝置還采用繪圖板來畫圖，制圖板的上下升降采用電動控制；實訓裝置采用40件模型和40塊模塊板說明供學生使用；模型和模塊板可隨課程內容需要進行更換操作。
二、產品特點
1、實驗臺配置市場主流計算機一套。
2、利用多媒體軟件界面，用三維動畫生動演示模型、使學生實現理論與實際的緊密結合。
3、利用模塊板文字圖板說明文件，指導學生獨立分析模型形狀，培養看圖識圖分析能力。
4、利用實物模型讓學生深入了解模型結構，增加學生設計與分析課程內容，培養學生的創新意識。
5、實驗裝置采用40件模型和40塊模塊板，各模塊圖文并茂，內容生動，方便學生參考學習。
6、本裝置采用組件式結構，更換模塊板和模型便捷，如需擴展功能或開發新實驗，只需添加模塊板和模型即可，永不淘汰。
三、本機械制圖實訓裝置的任務
1、培養繪制工程圖樣的能力。
2、培養計算機繪制工程圖樣的能力?！?/div>
