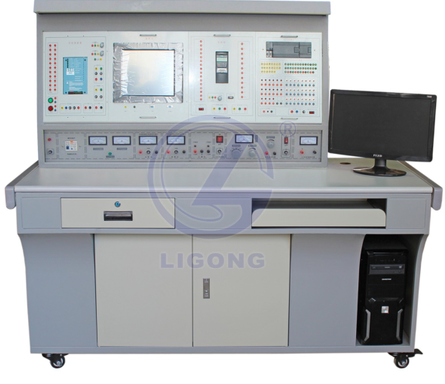

LG-TEST01型 電氣TEST操作實訓臺
品牌:理工偉業 咨詢電話:010-82827827 82827835
一、設備的特點及質量
1、LG-TEST01型 電氣TEST操作實訓臺是關于電機(Motor)及傳感器(Sensor)的實際適用例子,為了實習生們自己做程序及實習的設備。
2、電氣控制實訓裝置能實習機具及電器部分的動作和PLC程序之間的關聯關系。
3、因?yàn)?/span>構成的程序是用電氣來輸出的,所以需要明顯的構成。
二、配置要求
1、電氣操作臺
操作臺大小 : 1800(L) 790(W) 1600(H)
操作臺 : 鋁 40*40 下端
4段 鐵制箱柜 : 440(L) 700(W) 680(H)
Door 附著型
Foot Master 4ea 附著
配電柜及名片結緣板操作
2、變壓器
380V 3P
卷線形式 : 復卷式
用量 : 5KVa
1次電壓 : 380V
2次電壓 : 220V
頻率 : 50Hz
大小 : 370(W) 205(D) 320(H)
3、動力電源
NFB 5Kw, 3相
NFB 3Kw, 3相
旋轉 Lamp : 2ea
返回 Lamp : 2ea
旋轉 Button : 2ea
返回 Button : 2ea
緊急 Switch : 2ea
電纜接頭 : 8ea
斷電器 : 4ea
4、控制電源
- AC控制型 NFB : 2ea
- DC控制型 NFB : 1ea
- 動作 Lamp : 3ea
- 220V 插座 2口: 2ea
- 110V 插座 2口: 2ea
- DC 24V 電源供應器 5A (短路防止電路 內含) : 1ea
- DC 15V 電源供應器 2A (短路防止電路 內含) : 1ea
- DC 5V 電源供應器 1A (短路防止電路 內含) : 1ea
5、接近開關
AC控制型 NFB : 1ea
DC控制型 NFB : 1ea
動作 Lamp : 4ea
接近開關連接型接頭 : 15ea 以上
磁簧開關 短路防止電路 內含
Lamp 動作用 斷路器安裝
三、配置清單
1、PLC & GOT
2、CONTROL PANEL
關鍵詞: 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實驗平臺 實訓臺 考核裝置 實訓系統 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 實訓鑒定 實驗系統 數控軟件 數控實訓 電氣技術 實訓目錄 數控銑床 高教設備 職教設備 實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓
1、LG-TEST01型 電氣TEST操作實訓臺是關于電機(Motor)及傳感器(Sensor)的實際適用例子,為了實習生們自己做程序及實習的設備。
2、電氣控制實訓裝置能實習機具及電器部分的動作和PLC程序之間的關聯關系。
3、因?yàn)?/span>構成的程序是用電氣來輸出的,所以需要明顯的構成。
1、電氣操作臺
操作臺大小 : 1800(L) 790(W) 1600(H)
操作臺 : 鋁 40*40 下端
4段 鐵制箱柜 : 440(L) 700(W) 680(H)
Door 附著型
Foot Master 4ea 附著
配電柜及名片結緣板操作
2、變壓器
380V 3P
卷線形式 : 復卷式
用量 : 5KVa
1次電壓 : 380V
2次電壓 : 220V
頻率 : 50Hz
大小 : 370(W) 205(D) 320(H)
3、動力電源
NFB 5Kw, 3相
NFB 3Kw, 3相
旋轉 Lamp : 2ea
返回 Lamp : 2ea
旋轉 Button : 2ea
返回 Button : 2ea
緊急 Switch : 2ea
電纜接頭 : 8ea
斷電器 : 4ea
4、控制電源
- AC控制型 NFB : 2ea
- DC控制型 NFB : 1ea
- 動作 Lamp : 3ea
- 220V 插座 2口: 2ea
- 110V 插座 2口: 2ea
- DC 24V 電源供應器 5A (短路防止電路 內含) : 1ea
- DC 15V 電源供應器 2A (短路防止電路 內含) : 1ea
- DC 5V 電源供應器 1A (短路防止電路 內含) : 1ea
5、接近開關
AC控制型 NFB : 1ea
DC控制型 NFB : 1ea
動作 Lamp : 4ea
接近開關連接型接頭 : 15ea 以上
磁簧開關 短路防止電路 內含
Lamp 動作用 斷路器安裝
三、配置清單
1、PLC & GOT
序號 | 品名 | 規格 | 數量 |
1 | CPU | CPU(315-2 PN/DP) | 1 |
2 | 電源模塊 | 6ES7 307-1BA00-0AA0 | 1 |
3 | 模塊安裝導軌(480MM) | 6ES7 390-1AE80-0AA0 | 1 |
4 | 開入模塊(16點) | 6ES7 321-1BH02-0AA0 | 1 |
5 | 開出模塊(16點) | 6ES7 322-1BH01-0AA0 | 1 |
6 | 內存卡(64KB) | 6ES7 953-8LF11-0AA0 | 1 |
7 | PC 電纜 | 6ES7 972-0CA23-0XA0 | 1 |
8 | 前置連接器 | 6ES7 392-1AJ00-0AA0 | 2 |
9 | 觸摸屏(LS產電, 15") | IXP90-TTA/DC |
序號 | 品名 | 數量 | 主要性能及式樣 |
1 | OPERATING SYSEM | 1 |
- NFB - 電磁接觸器 - 噪聲濾波器 - 接地棒 - 斷電器 - 電纜管道 - +. - 端子板 - 主電源開關 - POWER SUPPLY DC 24V , 5A 短路防止電路內含 - EMERGENCY STOP SWITCH : 1EA 鎖定性能附加 Lamp 內含型 DC 24V 運行型 1a-1b型 - OP SWITCH和 PILOT LAMP在BASE上用支架或直接附著后, 跟PLC用INTERFACE TERMINAL UNIT上結線。 - 除了OP SWITCH和 PILOT LAMP以外,所有的電器部件的話, 按照PLC和PC來能控制的狀態下在INTERFACE TERMINAL UNIT上結線。 - PLC和PC之間控制轉換時,按照連接器,結線狀態下需要容易操作。 |
2 | 控制板外箱 | 1 |
- 大小 : 700×700×1000(H) 左右 - 安裝鍵盤用傾斜支架 - 安裝前面開放型門,透明PC - 安裝壓縮機 - 安裝換氣扇 |
3 | 框架 | 1 | - 材質 : 40*40鋁型材 |
4 | 電源供應器 | 1 |
- 輸入 : 220V, 60?9?6 - 輸出 : 24V, DC, max, 5A - 短路防止電路內含 |
