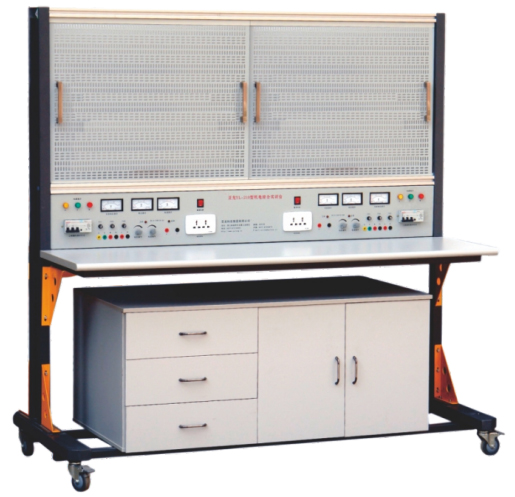

LG-DQ03型 電氣裝配實訓裝置（雙工位）

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、裝置概述
1、本設備由鋼板作制作的多功能安裝板（網孔板）設備和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
2、根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，本設備適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。
3、設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。
4、靈活、可靠、安全、經濟適用，是本設備的特點。對實訓場所不多、教學經費投入受限制的學校， 本設備是一種理想的職業教育實訓設備。
5、本設備由實訓屏（內置電源）、實訓桌、儲物柜三大部分組成。以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便設備移動；
6、儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。設備儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。

二、技術指標
1、外型：整體尺寸1680mm×750mm×1630mm；
2、設備的材料：鈑金、鋁合金結構；
3、電源輸入：三相AC 380V ±10% 50HZ 三相五線；
4、固定交流輸出：三相五線  380V 接插式2組、220V接插式2組、220V插座式4組
5、可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
6、接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
7、保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

三、配置清單
1、主要部分‘

序號

名稱

單位

數量

技術要求

1

電氣裝配實訓裝置

臺

1

外形尺寸：1680mm×750mm×1630mm ；

材    料：鋼鋁結構；符合國家相關環保

要求；

輸入電壓：AC  380 V±10%  50 Hz  三相

五線；

容    量：＜1.5 kVA；

實 驗 屏：用于掛置網孔掛板，安裝元件。

2

電氣元件

套

2

見附件1

3

實訓電機

臺

1

三相異步電動機 （380V，單速）

PN(W):60、nN(r/min):1400、

UN(V)：三相 AC 380

IN(A):0.33、連接組別：△/Y

臺

1

三相異步電動機（380V，單速帶

離心開關）

PN(W):60、nN(r/min):1400、

UN(V):三相 AC 380 IN(A):0.33

連接組別：△/Y

臺

1

三相雙速異步電動機

PN(W):40/25、nN(r/min):2800

/1400、UN(V):三相 AC 380

IN(A):0.25/0.2、連接組別：△/2Y

4

安全連線

套

1

專用導線

5

常用工具

套

1

見附件2

6

電力拖動仿真教學實訓考核軟件

套

1

內設電力拖動典型電路，模擬線路電流流

向各元件動作等，模擬生動形象，使學生

更容易接受、掌握。

7

機床模擬考核軟件

套

1

考核軟件還具有教學功能，可介紹多種機床的工作原理、線路結構等內容。使用計算機模擬設故考核，使學生從模擬到實物階段性地學習，更容易接受。

8

網孔板

塊

2

774×580mm  用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級；

9

警示標志

塊

2

注意用電安全

10

凳子

個

2

高450mm圓凳

材料：鋼木結構，符合國家相關環保要求；

11

實驗說明書書

套

1

指導學生實訓

附件1：電氣元件兩套清單

序號

名稱

型號與規格

單位

數量

備注

1

三相漏電開關

3P+N D6A

只

2



2

三相熔斷器

3P 32A

只

4



3

交流接觸器

220V

只

8



4

中間繼電器

AC220V

只

4



5

時間繼電器

F5-T2 AC220V 通電型

只

2



6

時間繼電器

F5-D2 AC220V 斷電型

只

2



7

熱繼電器

0.25-0.4A

只

2



8

單向電能表

220V 0.5（2）A

只

2



9

綜合支架

內置按鈕6只、2個萬能轉換開關、2只指示燈4只、急停1只、轉換開關1只， 選擇開關2只、3只大功率電阻電阻、卷線架1只

只

2



10

行程開關

LX19-001

只

8



11

線槽導線

5025

米

4



12

接線端

TB1512

只

6



13

硬線

1平方

卷

2



14

軟線

0.75平方

25米/卷

4



15

導軌

200mm

條

10



16

燈開開關

86型 4開

只

2



18

燈泡

AC220V/40W

只

4



19

明盒

86型

個

2



20

塑料原木

Φ100mm

只

4



21

輔助觸頭組

F4-22

只

8



附件2、工具清單

序號

名稱

單位

數量

備注

1

數字萬用表

只

2



2

一字螺絲刀

把

2



3

十字螺絲刀

把

2



4

斜口鉗

把

2



5

剝線鉗

把

2



6

壓線鉗

把

2



四、實訓項目舉例
1、照明電路安裝連接實訓；
2、日光燈連接實訓；
3、單相電能表的應用；
4、電動機點動與連續轉動電路連接實訓；
5、按鈕聯鎖的電動機正、反轉電路連接實訓；
6、接觸器聯鎖的電動機正、反轉電路連接實訓；
7、接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
8、兩地控制的電動機控制電路的安裝；
9、按鈕切換的Y－△啟動控制電路的連接實訓；
10、時間繼電器切換的Y－△啟動控制電路的連接實訓；
11、電動機往返行程控制電路連接實訓；
12、電動機順序啟動控制電路連接實訓；
13、電動機定時運轉控制電路連接實訓；
14、按鈕切換的雙速電動機控制電路連接實訓；
15、時間繼電器切換的雙速電動機控制電路連接實訓。
