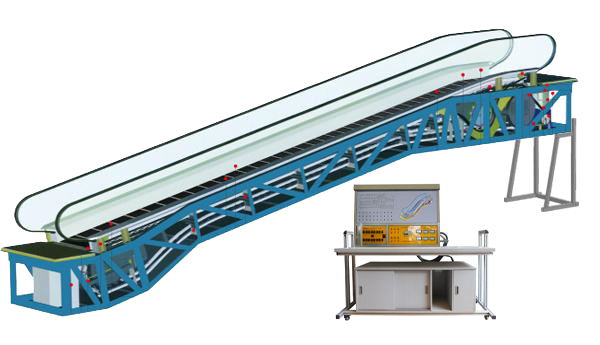

人行道扶梯技能培訓考核實驗裝置

一、概述：
    LG-DTF05型 人行道扶梯技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位的PLC電氣控制教學、考核而研制，可用于課堂演示、電梯電氣控制原理性操作及實驗實習。實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。

二、技術指標
1.輸入電源：三相四線（或三相五線）AC380V±10% 50Hz
2.整機容量：＜8kVA
3.提升高度：1000mm
4.控制方式：PLC+變頻自起動控制。
5.監控系統：電壓、電流工況實時監控。
6.故障模塊：具有30位常見故障模擬設置功能。
7.安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
8.外形尺寸：9000mm（長）×1550mm（寬）×3000mm（高）
9.實訓桌尺寸：1680×750×1610mm
10.輔助梯尺寸：1400×600×2180mm
11.裝置結構：實訓電梯為鋼結構，實驗臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。
三、實驗裝置的基本配置
1、交流供電電源：提供三相五線交流電源（AC380V），帶有過流漏電保護措施。
2、人身安全保護體系統：實驗臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實驗人員和設備安全。
3、實驗臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。
4、故障設置：面板根據不同配置設有20-28不等的故障開關，29-32為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。
5、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。
四、實驗項目及主要內容：
1、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。
2、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。
3、提高學生實際的動手分析能力，實際提高技能操作水平。
4、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。
5、通過對PLC主機的編程，了解PLC程序的編程原則和方法。
五、自動人行道扶梯的結構特點
    自動人行道扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本人行道扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。

六、技術規格表

序 號

內                  容

非標

1

總體說明



1．1

電梯編號：L1-L2



1．2

建筑物類型：校內實訓室



1．3

扶手支架類型：苗條型



1．4

扶手支架高度： 900mm



1．5

適用標準：GB16899-1997



2

主要技術參數：



2．1

安裝方式：室內



2．2

布置方式：?jiǎn)闻_(tái)



2．3

提升高度：1000mm



2．4

傾角：12º



2．5

梯級寬度：1000mm



2．6

水平梯級：2K （上端）



2．7

速度： 0.5 m/s



2．8

供電方式：三相五線制



2．9

電機電壓：380V



2．10

照明電壓：36V



2．11

頻率：50HZ



2．12

減速機：蝸輪蝸桿



2．13

控制屏安裝：桁架內



2．14

起動：變頻



2．15

起動方式：鑰匙



3

型材



3．1

扶手支架型材：發紋不銹鋼



3．2

護壁板：透明鋼化玻璃



3．3

內蓋板：發紋不銹鋼



3．4

外蓋板：發紋不銹鋼



3．5

圍裙板：發紋不銹鋼



3．6

梯級：不銹鋼



3．7

梯級顏色：黑色（帶黃邊框）



3．8

扶手帶：黑色



3．9

前沿板及蓋板：發紋不銹鋼



3．10

梳齒：合成樹脂



4

故障顯示（中文）



5

變頻節能功能



七、主要功能

序號

功能名稱

功能說明

備注

1

雙向運行

操作上下進出口處鑰匙開關，可實現上行或下行



2

緊急停止

按上下進出口處急停按鈕，可使人行道扶梯停止運行



3

檢修運行

操作檢修盒，可進行檢修點動運行



4

梯級安全照明

人行道扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全



5

扶手帶入口安全裝置

扶手帶入口處有異物則設備停止運行



6

梯級安全運行裝置

梯級發生斷裂下陷時設備停止運行



7

梳齒板安全裝置

梯級與梳齒板之間夾入異物則設備停止運行



8

扶手帶安全裝置

發生扶手帶斷裂則設備停止運行



9

梯級鏈安全裝置

梯級鏈斷裂或超過延伸長度則設備停止運行



10

圍裙板安全裝置

梯級與圍裙板之間夾入異物則設備停止運行



11

超欠速安全裝置

當設備運行速度大于額定速度的20%或下于額定速度的80%時，設備停止運行



12

超載安全裝置

運行電流大于額定電流15%則設備停止運行



13

松閘安全裝置

制動裝置沒有安全打開或失靈則設備停止運行



14

靜電保護

消除梯級運行（踏板）在運行中產生的靜電



15

驅動鏈斷鏈保護

當驅動鏈斷裂或過長時設備停止運行



16

非操作逆轉保護

設備和扶手帶的運行方向與指定方向相反時設備停止運行



17

斷、錯相保護

動力電源缺相或錯相時設備停止運行



18

短路保護

電源回路短路時設備停止運行



19

故障顯示（中文）

設備運行發生故障時，自動顯示故障發生部位



20

變頻驅動

使設備啟動平穩，無乘客時慢速或停止，可節能40%，減少蜂值電流70%



 八、主要實訓項目：
1.人行道扶梯扶手帶安裝與調整實訓設備
2.人行道扶梯梯級安裝與調整實訓設備
3.人行道扶梯曳引機系統安裝與調整實訓設備
4.人行道扶梯驅動機構安裝與調整實訓設備
5.人行道扶梯機械防逆轉系統、電氣防逆轉系統安裝與調試實訓設備
6.人行道扶梯潤滑系統組裝與實驗實訓設備
7.人行道扶梯安全保護系統組裝與動作實驗實訓設備。
