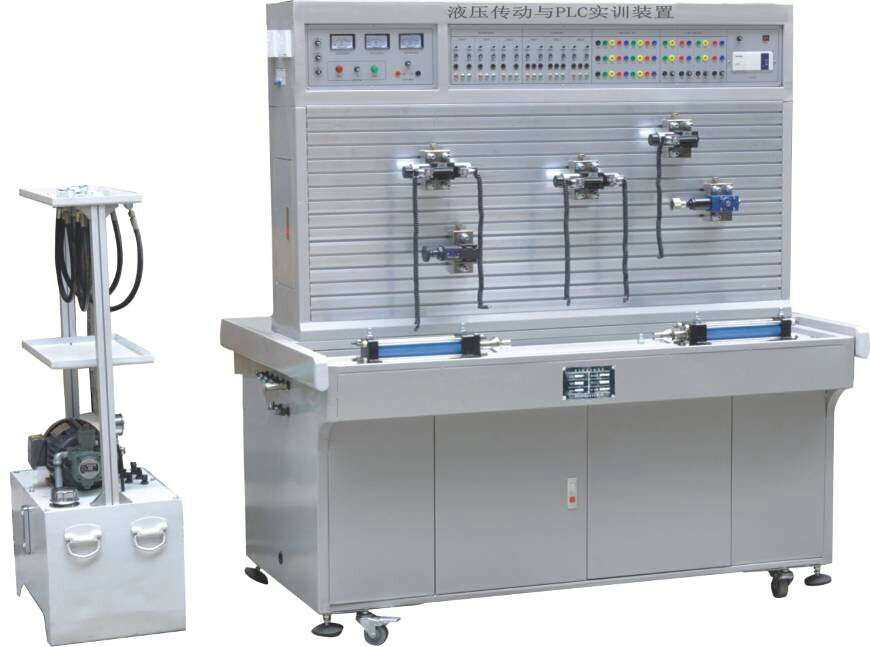

液壓傳動與PLC實訓裝置

        液壓傳動與PLC實訓裝置是高校機電一體化對氣、電、液控制的教學大綱要求，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控制?？梢宰寣W(xué)生直觀感性地對比與了解氣、電、液各自具有的特點、特色、及優缺點等。

一、主要特點：
1、液壓傳動部分技術參數及指標集真實的液壓元件、各執行模塊、繼電器控制
2、單元、PLC編程及控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、裝置容量：<2kVA。
3、變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
4、PLC選用三菱FX1N系列主機
5、電機：額定電壓380V．額定功率0.75kW，絕緣等級B
6、液壓泵站：最大容積90L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
三、實訓項目:
1、可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下
2、單級調壓回路
3、多級調壓回路
4、減壓回路
5、卸荷回路
6、進油節流調速回路
7、回油節流調速回路
8、旁油節流調速回路
9、液壓缸差動連接的快速運動回路
10、調速閥短接速度換接回路
11、調速閥串聯的速度換接回路
12、調速閥并聯的速度換接回路
13、用換向閥的換向回路
14、用"O"型機能換向閥的鎖緊回路
15、用液控單向閥的鎖緊回路
16、用順序閥控制的順序動作回路
17、用壓力繼電器控制的順序動作回路
18、用行程開關控制的順序動作回路
19、用調速閥控制的同步回
四、液壓元件清單：
序號 型號/規格 名稱 數量 單位
1 鐵質 實訓臺 1 臺
2 鐵木結構 實訓桌 1 張
3 三菱，20點 PLC主機模塊 1 塊
4 實訓臺上 繼電器控制模塊 1 塊
5 電源模塊 1 塊
6 PLC控制輸入模塊 1 塊
7 PLC控制輸出模塊 1 塊
8 MOB40-200 雙作用液壓油缸 2 只
9 一體式 變量葉片泵及電機 1 臺
10 YN-100ZQ/10MPa 耐震壓力表 1 只
11 2FRM5-31B/15QB 二通流量閥（調速閥） 2 只
12 3WE6A61B/CG24N9Z5L 二位三通電磁換向閥 2 只
13 4WE6C61B/CG24N925L 二位四通電磁換向閥 1 只
14 4WMM6C50BF 二位四通手控換向閥 1 只
15 4WE6E61B/CG24N9Z5L 三位四通電磁換向閥 1 只
16 4WE6J61B/CG24N9Z5L 三位四通電磁換向閥 1 只
17 LI-10B 單向節流閥 1 只
18 I-10B 單向閥 1 只
19 Y-10B 先導式溢流閥 1 只
20 DG-02B 直動式溢流閥 1 只
21 DZ6DP1-5X/75 直動式順序閥 1 只
22 DR6DP1-5X/75 YM 直動式減壓閥 1 只
23 IY-25B 液控單向閥 2 只
24 HED40P15/100Z14L24 壓力繼電器 2 只
25   三通 4 只
27   四通 3 只
28   快速接頭（母插座） 1 套
29   快速接頭（公插頭） 1 套
30   吸油過濾器 1 只
31   油溫液面計 1 只
32   清潔蓋 1 只
33   空氣濾清器 1 只
34   行程開關 4 只
35 最大容積90L 油箱 1 只
36   漏油盤 1 個
37 L-HL46 液壓油 75L
38   內六角扳手 1 套
39   活動扳手 2 把
40   長柄螺絲刀 1 把
41 膠管 M16*1.5/8I-W-0.5M(裝好快捷接頭) 10 根
42   M16*1.5/8I-W-0.7M(裝好快捷接頭) 15 根
43 M16*2.4 11*1.9 O型圈 2 個
44   O型圈 3 個
45  茂育 電機電源線（制作好）三相四線電線 1 根
46  茂育 液壓實驗指導書說明書 1 冊
47  光盤 PLC編程軟件 程序光盤 1 張
48 三菱FX1N系列主機 編程電纜 1 條
