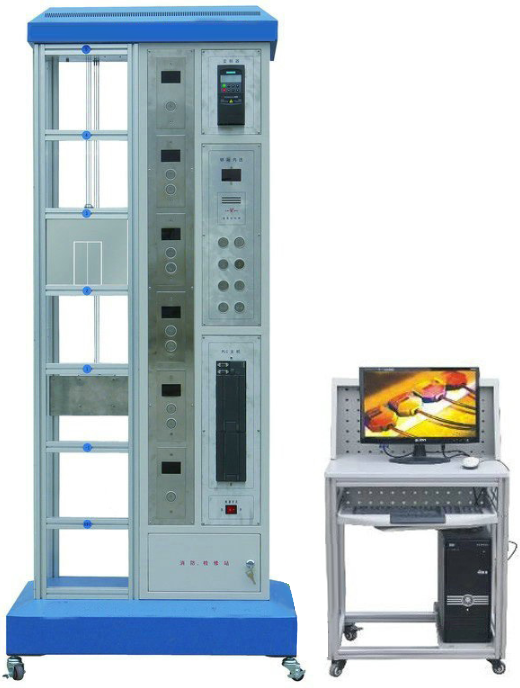

電梯控制系統實訓裝置(六層、LON總線型)
“電梯控制系統實訓裝置(六層、LON總線型)"是為機電一體化教學要求而研發的，它集PLC、變頻調速、傳感器檢測、位置控制、復雜的開關量控制、時序邏輯控制有機結合于一體的教學裝置?？蓾M足《可編程控制技術》、《現代電梯控制技術》、《電梯技術》等課程的實訓教學，適合于各職業院校、中專、技工學校的學生進行電梯檢修及PLC實訓。
一、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度范圍為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1.0kVA
4.外形尺寸：800mm×500mm×1880mm
二、實訓裝置的基本配置及功能
1.多層電梯共有六層，樓層號標為"-1、1～5"，高度約1.8m。
2.電梯模型的電氣部分由永磁低速同步電動機、變頻器、PLC、歐姆龍編碼器、語音到站鐘等組成。
主機可選用西門子或三菱或歐姆龍，其中配置如下：西門子主機CPU224 AC/DC/RLY 內置I/O（14路數字量輸入/10路數字量輸出）+EM223數字量擴展模塊（16路數字量輸入/16路數字量輸出）+EM223數字量擴展模塊（8路數字量輸入/8路數字量輸出），變頻器為MM420；三菱主機FX1N-60MR內置I/O（36路數字量輸入/24路數字量輸出）+FX0N-8EYR數字量模塊（8路數字量輸出），變頻器為FR-D720S；歐姆龍主機CP1E-N40DR-A內置I/O（24路數字量輸入/16路數字量輸出）+CP1W-20EDR數字量模塊（12路數字量輸入/8路數字量輸出）+CP1W-8ER(8路數字量輸出)，變頻器為3G3MZ-AB004，選用的主機功能齊全，性能優越。
3.機械部分有框架、導軌、轎廂、配重機構及電梯呼盒組成。
4.提供實現現代化電梯控制各種功能的檢測信號、控制執行機構和顯示器件。檢測信號分為外呼信號、內選信號、平層信號、位置檢測信號、轎廂門開閉位置信號、轎廂門防夾保護信號、上/下J限位保護信號等。電梯轎廂可上下運行，轎廂門具有開關和限位等保護功能。顯示實現每個樓層的當前轎廂所處位置樓層顯示、運行方向顯示、外呼/內選信號的回應顯示。
5.電梯的主拖動由變頻器驅動同步電機實現，能夠仿真實際電梯的運行速度。帶有檢測電梯位置的編碼器能較精確檢測轎廂位置，從而控制電梯的加速、減速過程。
6.檢修、消防站，在電梯出現故障/測試電梯運行時，可在檢修站操作電梯，控制電梯的運行方向，在安全時刻打開電梯門。消防：模擬練習在出現火災等情況下，電梯的運行情況。
三、實訓項目
1.變頻調速系統
2.傳感器調整
3.傳感器檢測
4.電機傳動
5.采用光電編碼器的定位控制
6.電梯控制系統的程序設計
7.變頻調速，PLC編程，傳感器調整等方面的綜合訓練
8.電梯消防、檢修訓練
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實訓臺 考核裝置 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 實訓鑒定 自控實訓 數控軟件 實驗系統 數控實訓 電氣技術 數控銑床 高教設備 職教設備 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓 單片機
一、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度范圍為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1.0kVA
4.外形尺寸：800mm×500mm×1880mm
二、實訓裝置的基本配置及功能
1.多層電梯共有六層，樓層號標為"-1、1～5"，高度約1.8m。
2.電梯模型的電氣部分由永磁低速同步電動機、變頻器、PLC、歐姆龍編碼器、語音到站鐘等組成。
主機可選用西門子或三菱或歐姆龍，其中配置如下：西門子主機CPU224 AC/DC/RLY 內置I/O（14路數字量輸入/10路數字量輸出）+EM223數字量擴展模塊（16路數字量輸入/16路數字量輸出）+EM223數字量擴展模塊（8路數字量輸入/8路數字量輸出），變頻器為MM420；三菱主機FX1N-60MR內置I/O（36路數字量輸入/24路數字量輸出）+FX0N-8EYR數字量模塊（8路數字量輸出），變頻器為FR-D720S；歐姆龍主機CP1E-N40DR-A內置I/O（24路數字量輸入/16路數字量輸出）+CP1W-20EDR數字量模塊（12路數字量輸入/8路數字量輸出）+CP1W-8ER(8路數字量輸出)，變頻器為3G3MZ-AB004，選用的主機功能齊全，性能優越。
3.機械部分有框架、導軌、轎廂、配重機構及電梯呼盒組成。
4.提供實現現代化電梯控制各種功能的檢測信號、控制執行機構和顯示器件。檢測信號分為外呼信號、內選信號、平層信號、位置檢測信號、轎廂門開閉位置信號、轎廂門防夾保護信號、上/下J限位保護信號等。電梯轎廂可上下運行，轎廂門具有開關和限位等保護功能。顯示實現每個樓層的當前轎廂所處位置樓層顯示、運行方向顯示、外呼/內選信號的回應顯示。
5.電梯的主拖動由變頻器驅動同步電機實現，能夠仿真實際電梯的運行速度。帶有檢測電梯位置的編碼器能較精確檢測轎廂位置，從而控制電梯的加速、減速過程。
6.檢修、消防站，在電梯出現故障/測試電梯運行時，可在檢修站操作電梯，控制電梯的運行方向，在安全時刻打開電梯門。消防：模擬練習在出現火災等情況下，電梯的運行情況。
三、實訓項目
1.變頻調速系統
2.傳感器調整
3.傳感器檢測
4.電機傳動
5.采用光電編碼器的定位控制
6.電梯控制系統的程序設計
7.變頻調速，PLC編程，傳感器調整等方面的綜合訓練
8.電梯消防、檢修訓練
