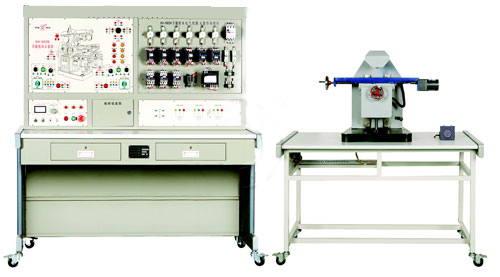

萬能銑床電氣技能實訓考核裝置(半實物)

        “萬能銑床電氣技能實訓考核裝置A”是在原“萬能銑床電氣技能實訓考核裝置B”的基礎上進行改造升級，它增加了萬能銑床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

一、功能特點
萬能銑床半實物仿真模型是參照實際X62W型萬能銑床的尺寸按一定比例縮小的設計；
本套裝置電氣部分的操作，能實現X62W型萬能銑床各種運動，它包括：主軸正反轉、工作臺縱進給、工作臺垂直進給及冷卻泵運行，極限位置的限位保護；
機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；
半實物模型上所用電機的電壓等級與實際的機床是完全相同；
半實物機床的床身采用鑄件，專用模具一次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；
半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；
半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；
控制屏的故障箱內設有32個開關，通過撥動故障開關可設置相應的故障點。
二、技術性能
輸入電源：三相四線～380V±10% 50Hz
工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m
裝置容量：＜0.2kVA
漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s
控制屏尺寸：1410mm×725mm×1535mm
半實物模型桌子尺寸：1268mm×723mm×798mm
X62W萬能銑床模型尺寸：900mm×300mm×370mm
工作臺縱向移動行程：130mm
工作臺垂直移動行程：30mm
工作臺橫向移動行程：50mm
三、設備配置
序號 名　稱　 數 量 備  注
  萬能銑床電氣技能實訓考核裝置 1臺
  X62W萬能銑床半實物模型（含實訓桌） 1臺 配有與電氣部分的連接接口，通過電纜連接

四、實訓項目與目的
熟悉常用低壓電器的機構、原理
通過觀察機床模型的運動，了解機床的實際運動
了解機床電器控制的原理及各種保護裝置
掌握機床中常見故障的排除方法
五、故障點設置一覽表
故障編號 故障現象
00001.   冷卻泵電機不能啟動
00001.   主軸、進給均不能啟動
00001.   主軸無變速沖動
00001.   主軸停止制動不正常
00001.   主軸電機不能啟動
00001.   主軸停止不能制動
00001.   主軸不能啟動
00001.   進給電機不能啟動
00001.   進給電機不能啟動
00001.   進給電機不能啟動
00001.   進給變速無沖動，圓形工作臺不能工作
00001.   工作臺不能左右進給
00001.   工作臺不能左右進給
00001.   非圓工作臺不工作
00001.   工作臺不能向左進給
00001.   進給電機不能正轉
00001.   工作臺不能向上或向后進給
00001.   圓形工作臺不能工作
00001.   圓形工作臺不能工作
00001.   非圓工作臺不能向右進給
00001.   非圓不能上下（或前后）進給，不能快進
00001.   不能上下（或前后）進給
00001.   不能向下（或前）進給
00001.   進給電機不能反轉
00001.   只能一地快進操作
00001.   只能一地快進操作
00001.   不能快進
00001.   電磁閥不動作
00001.   進給電機不轉
00001.   主軸電機不轉
