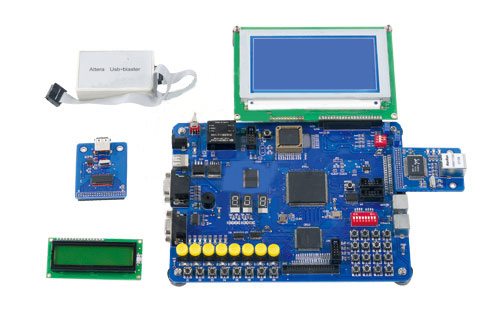

電子設計競賽應用開發系統（III型）

一、產品概述
        “電子設計競賽應用開發系統”是專門為電子設計競賽訓練、創新實驗開發、課程設計、畢業設計而研發的新一代全開放型教學設備，可用作全國大學生電子設計競賽訓練、課程設計、課外科技活動、畢業設計及現代電子系統應用開發的學習平臺。
    采用Altera公司Cyclone III系列的EP3C40 FPGA（200萬門）。包含能滿足不同開發需要的SRAM、單片機、高速AD/DA、高速clock和配置芯片以及豐富的外圍接口?？蛇x配多種高級實驗?zāi)K，進行擴展實驗和創新設計。
二、系統特點
1. 采用多層工業級標準精心設計
2. FPGA主芯片采用Altera公司的Cyclone III系列EP3C40 FPGA（200萬門）
3. 配有全功能USB仿真開發工具（支持Altera全系列器件），速度快，性能穩定可靠
4. ISP單片機AT89S8253：與MCS51兼容、12kB ISP可編程Flash ROM、2kB isp EEPROM、結合FPGA，能充分發揮各自的優勢，應對復雜的電子設計項目
三、適用范圍
1. SOPC技術/Nios II軟核嵌入式系統實驗教學、開發應用
2. EDA技術實驗教學、開發應用
3. 自主創新應用開發、單片機和FPGA聯合開發
4. IC設計硬件仿真、科研項目硬件驗證與開發
5. 研究生課題開發、電子設計競賽培訓
四、系統配置
1. FPGA主芯片采用Altera公司的Cyclone III系列EP3C40 FPGA（200萬門）
2. 采用EPCS16作為配置芯片，容量16Mbit
3. 支持 JTAG、AS模式，便于在電子競賽、科研項目開發中使用
4. 1MB SRAM
5. VGA接口、標準RS232接口、PS/2鼠標/鍵盤接口
6. 16×2字符液晶/240×128圖形液晶顯示屏接口
7. 2個40針外擴接口，接口上帶3.3V、5.0V、±12V電源
8. 提供高速ADC/DAC擴展板：180MHz轉換率雙路高速10位DAC、50MHz高速8位ADC、雙420MHz高速運放
9. 8個微動按鍵、8個自鎖按鍵、8個撥碼開關、4×4矩陣鍵盤
10. 16個LED顯示、3個七段數碼管、1個蜂鳴器
11. 50MHz、20MHz時鐘源
12. ISP單片機AT89S8253：與MCS51兼容、12kB ISP可編程Flash ROM、2kB ispEEPROM
五、選配模塊
1. 2.4G無線通信模塊
2. 紅外通信模塊
3. 視頻輸入輸出模塊
4. Audio輸入與輸出模塊
5. 通用輸入輸出接口模塊
6. 并行ADC/DAC模塊
7. 串行ADC/DAC模塊
六、實驗項目
1. 基于QUARTUSII 圖形輸入電路的設計
2. 七段數碼管動態顯示電路的設計
3. 數控分頻器的設計
4. 用VHDL設計七人表決器
5. 用VHDL設計四人搶答器
6. 可控脈沖發生器的設計
7. 正負脈寬調制信號發生器設計
8. 數字頻率計與等精度頻率計
9. 數字鐘的設計
10. 序列檢測器的設計
11. VGA彩條信號發生器的設計
12. 1602字符型液晶顯示
13. 矩陣鍵盤掃描與240128點陣型液晶顯示
14. DDS信號源設計
15. PS/2鍵盤
16. 以太網口通信
17. UART通信
18. USB2.0總線通信實驗
19. PN碼產生器
20. Gold碼產生器
21. 簡易邏輯分析儀
22. 無線通信實驗（需選配2.4G無線通信模塊）
23. 紅外數據通信實驗（需選配紅外通信模塊）
24. 基本輸入輸出實驗（需選配通用輸入輸出接口模塊）
25. IIC總線接口實驗（需選配通用輸入輸出接口模塊）
26. SPI總線接口實驗（需選配通用輸入輸出接口模塊）
27. 音頻采集與回放實驗（需選配Audio輸入與輸出模塊）
28. 視頻采集與回放實驗（需選配視頻輸入輸出模塊）
29. 并行AD/DA轉換實驗（需選配并行ADC/DAC模塊）
30. 串行AD/DA轉換實驗（需選配串行ADC/DAC模塊）
七、儀器配置
    用戶必配設備：計算機、40M雙蹤示波器
    用戶選配：函數信號發生器、邏輯分析儀
