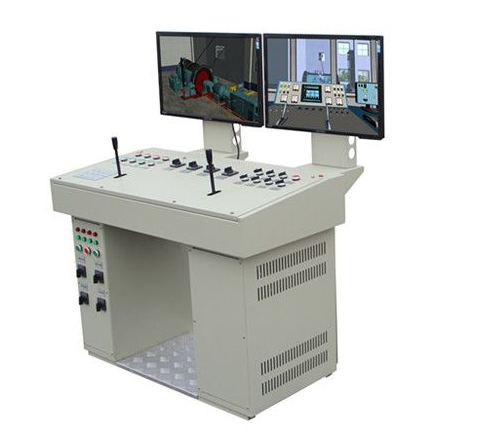

提升機虛擬實訓操作教學儀技術規格書
一、設備名稱：提升機虛擬實訓操作教學儀
二、型號：LGM-TSX01型
三、設計依據及標準
提升機虛擬實訓操作教學儀設計必須依據國家煤礦安全監察局印發《煤礦特種作業安全技術實際操作考試標準》（煤安監行管〔2016〕19號）之煤礦提升機操作作業安全技術實際操作考試標準，兼顧教學和考核兩大功能需求，通過局域網，構建表現層（考試端）、業務層（考核管理）、數據層（國家局實操標準）、實體層（接口及接口間數據傳輸），完成整個作業的實操訓練和考核。
四、技術參數
1.規格:
2.實操主機：可以流暢運行訓練模塊，畫面幀率不低于30，機構牢固、用料優質。
3.顯示系統：27寸雙屏LED高清液晶顯示器。
4.控制系統：操作臺的外形尺寸按照現場等比例原樣制作，內部單片機控制。
5.單片機：控制系統單片機：電源電壓2.7 - 5.5V，靈敏度7.5mV/mT-20mV/mT,運行速度快，穩定性和保密性能優越，低功耗。該單片機采用優質板材，系統穩定等特點，確保產品各部件通過傳感器數據收集信號，單片機進行數據處理反饋到仿真操作軟件中，保證了各操作部件與軟件中三維仿真模型的實時反映。
6.聯接卡：電源電壓5 V靜態電壓，USB接口，工作電流小于30mA。
7.電壓功率：220V國家標準電壓單臺功率≤300W。
8.機體結構：機體采用1.2材質鋼板制作，所有部件均為金屬件。該組部件工藝全部采用整體噴塑處理，解決靜電、防銹問題，該底座框架可承載重量*少150kg。
9.重量：120Kg。
10.系統構成：煤礦提升機智能教學系統（簡稱:練習系統）、 煤礦提升機操作作業實操終端考核系統（簡稱：考核系統）構成。
A.硬件系統由考核主機、煤礦提升機模擬操控臺、顯示系統、其他輸入輸出輔助設備、網絡輔助設備等組成。
B.軟件系統必須具有“練習模式”或“考核模式”。主要功能不少于以下部分：（帶“*”為重點功能項）：
* 考核系統能夠模擬單繩纏繞式（2JK型雙滾筒）提升機斜井串車提升系統（手動、半自動操作方式）、落地式多繩摩檫（JKMD型）提升機立井罐籠提升系統（手動、半自動操作方式）和井塔式多繩摩擦（JKM型）提升機立井箕斗提升系統（手動、半自動）等多種提升機設備在工作現場的提人、提物、檢修等實際操作步驟、程序和方法，培訓學員可根據各自礦井使用提升機機型選擇實操訓練。
11.二代身份證識別設備：在進行考核操作時，需要使用身份證驗證系統進行身份確認，驗證成功后，才能進入考核系統，在考核完成后，能將身份信息和考核成績，上傳并儲存至服務器，對信息進行綜合管理。
12.擴展功能:
A.叫號功能?？己送戤?，自動呼叫下一位考生。
B.聯網人臉比對和指紋錄入驗證功能。防止替考現象。
C.叫號功能。考核完畢，自動呼叫下一位考生。
D.煤礦提升機基礎知識培訓，包含不少于30分鐘時長課件視頻資料講解。
E.向上級部門實現自動考試數據上傳。
五、功能
軟件系統必須設計合理，運行穩定可靠，數據傳輸高效穩定，互動操作響應迅速，操作簡單，安全環保等特點。軟件系統能連接到考核管理平臺，可對考試人員進行綜合管理。管理功能包括人員信息采集，識別、考生考試進程監控管理、客戶端進程控制、學員信息管理、考試批次管理、考核成績查詢、管理、人員工種，單位等參數設置，考核安排，考試信息存儲，考核狀態監控，考試信息查閱，打印，刪除，增加，修改。
考核系統軟件要結合本地區典型煤礦提升機作業實況，依據2016版《煤礦提升機操作作業安全技術實際操作考試標準》設計開發，兼顧教學和考核兩大功能需求。考試終端設備主要參照目前煤炭行業*先進的提升機機型設計制作?？己塑浖到y(tǒng)能夠運行于Windows7操作系統中。實際操作教學軟件場景中的素材均根據煤礦提升機提升場景1:1比例進行建模設計制作，嚴格按照考試標準進行設計。實際操作教學過程中系統能以聲光，文字，圖標的形式，對每一步進行操作引導，考核項目講解，操作提示，錯誤糾正。實操考核系統嚴格依據“標準”的要求設置考核內容。考核中的每一個題目、每一個崗位操作的設備及工作環境，均需用虛擬仿真技術還原出來，既要有沉浸感，又要有交互性，通過操作煤礦提升機模擬操控臺，實現在虛擬環境中對煤礦提升機設備進行“生產現場” 式的操控作業。
實操考核過程中，教師可以根據自己實際需要，通過考核軟件系統，在《國家局煤礦提升機操作作業安全技術實際操作考試標準》范圍內自行組卷，考生可采用輸入身份證號的方式登錄本考核系統。按照本崗位操作作業實操考核標準要求和考核程序進行作答，作答次數可以自行設定，且以*后一次存儲交卷為準。考試成績總分為100分，80分以上為合格?？荚嚂r間為30分鐘。（系統需提供自行設置考試時間和次數的功能）
實操訓練和考核過程能夠通過考核終端管理系統進行遠程查看和控制，在考核時間結束時，實時給出相應考核成績和各分項考核得分，評判是否通過考核。同時系統通過局域網絡將本考生考試結果（包括考生信息、考核成績、扣分項的詳細信息等資料）上傳至管理系統數據庫，便于考核檔案的建立和查詢。
本系統考核程序嚴格依據《煤礦提升機操作作業安全技術實際操作考試標準》設計，主要設置以下考核項目：系統共分K1提升機作業前安全檢查和K2提升機安全操作兩個大項內容。
K1卷 提升機作業前安全檢查：
1、機房安全檢查：
A、檢查作業環境：
B、檢查安全防護：
2、運行裝置安全檢查：
A、檢查制動裝置
B、檢查液壓、潤滑裝置
C、檢查傳動裝置
D、檢查連接裝置、滾筒及鋼絲繩
E、檢查電氣保護裝置：
3、試運轉安全操作：
A、試運轉準備
B、試驗保護裝置
C、試運轉
K2卷 提升機安全操作：
1、開機安全操作：
2、提升運行安全操作：
A、啟動、加速運行
B、等速運行
C、減速運行
3、停機安全操作：
A、正常停機
B、臨時停機
C、緊急停機
4、收工安全操作：
六、配置
1、煤礦提升機虛擬實訓操作教學儀、說明書各一份、操作說明各一份。
2、設備含主要的配件，其它易損件、專用工具等，每臺設備配套齊全，在使用單位提供電源或網絡的情況下，設備能夠正常使用且滿足招標技術規格書和技術協議的要求，不需要使用單位額外購置附件，若因設備供貨單位提供配件不齊全，影響設備安裝調試及正常使用而造成的一切損失由設備供貨單位承擔。
七、安裝、培訓要求
1、現場安裝調試，負責培訓教師及管理人員。
2、備注:提升機虛擬實訓操作教學儀必須支持當國家《煤礦提升機操作作業安全技術實際操作考試標準》發生變化時，用戶在提升機虛擬實訓操作教學儀內能夠自行上傳考試標準題庫。
八、設備驗收標準、出廠檢驗
1、設備驗收標準為供方提供的該機合格證明書、產品使用說明書、出廠檢驗報告等相關資料。
2、設備到達需方現場后，供方派員進行安裝調試，驗收合格后雙方在終驗收文件上簽字認可，設備即可交付需方使用。
二、型號：LGM-TSX01型
三、設計依據及標準
提升機虛擬實訓操作教學儀設計必須依據國家煤礦安全監察局印發《煤礦特種作業安全技術實際操作考試標準》（煤安監行管〔2016〕19號）之煤礦提升機操作作業安全技術實際操作考試標準，兼顧教學和考核兩大功能需求，通過局域網，構建表現層（考試端）、業務層（考核管理）、數據層（國家局實操標準）、實體層（接口及接口間數據傳輸），完成整個作業的實操訓練和考核。
1.規格:
2.實操主機：可以流暢運行訓練模塊，畫面幀率不低于30，機構牢固、用料優質。
3.顯示系統：27寸雙屏LED高清液晶顯示器。
4.控制系統：操作臺的外形尺寸按照現場等比例原樣制作，內部單片機控制。
5.單片機：控制系統單片機：電源電壓2.7 - 5.5V，靈敏度7.5mV/mT-20mV/mT,運行速度快，穩定性和保密性能優越，低功耗。該單片機采用優質板材，系統穩定等特點，確保產品各部件通過傳感器數據收集信號，單片機進行數據處理反饋到仿真操作軟件中，保證了各操作部件與軟件中三維仿真模型的實時反映。
6.聯接卡：電源電壓5 V靜態電壓，USB接口，工作電流小于30mA。
7.電壓功率：220V國家標準電壓單臺功率≤300W。
8.機體結構：機體采用1.2材質鋼板制作，所有部件均為金屬件。該組部件工藝全部采用整體噴塑處理，解決靜電、防銹問題，該底座框架可承載重量*少150kg。
9.重量：120Kg。
10.系統構成：煤礦提升機智能教學系統（簡稱:練習系統）、 煤礦提升機操作作業實操終端考核系統（簡稱：考核系統）構成。
A.硬件系統由考核主機、煤礦提升機模擬操控臺、顯示系統、其他輸入輸出輔助設備、網絡輔助設備等組成。
B.軟件系統必須具有“練習模式”或“考核模式”。主要功能不少于以下部分：（帶“*”為重點功能項）：
* 考核系統能夠模擬單繩纏繞式（2JK型雙滾筒）提升機斜井串車提升系統（手動、半自動操作方式）、落地式多繩摩檫（JKMD型）提升機立井罐籠提升系統（手動、半自動操作方式）和井塔式多繩摩擦（JKM型）提升機立井箕斗提升系統（手動、半自動）等多種提升機設備在工作現場的提人、提物、檢修等實際操作步驟、程序和方法，培訓學員可根據各自礦井使用提升機機型選擇實操訓練。
11.二代身份證識別設備：在進行考核操作時，需要使用身份證驗證系統進行身份確認，驗證成功后，才能進入考核系統，在考核完成后，能將身份信息和考核成績，上傳并儲存至服務器，對信息進行綜合管理。
12.擴展功能:
A.叫號功能?？己送戤?，自動呼叫下一位考生。
B.聯網人臉比對和指紋錄入驗證功能。防止替考現象。
C.叫號功能。考核完畢，自動呼叫下一位考生。
D.煤礦提升機基礎知識培訓，包含不少于30分鐘時長課件視頻資料講解。
E.向上級部門實現自動考試數據上傳。
五、功能
軟件系統必須設計合理，運行穩定可靠，數據傳輸高效穩定，互動操作響應迅速，操作簡單，安全環保等特點。軟件系統能連接到考核管理平臺，可對考試人員進行綜合管理。管理功能包括人員信息采集，識別、考生考試進程監控管理、客戶端進程控制、學員信息管理、考試批次管理、考核成績查詢、管理、人員工種，單位等參數設置，考核安排，考試信息存儲，考核狀態監控，考試信息查閱，打印，刪除，增加，修改。
考核系統軟件要結合本地區典型煤礦提升機作業實況，依據2016版《煤礦提升機操作作業安全技術實際操作考試標準》設計開發，兼顧教學和考核兩大功能需求。考試終端設備主要參照目前煤炭行業*先進的提升機機型設計制作?？己塑浖到y(tǒng)能夠運行于Windows7操作系統中。實際操作教學軟件場景中的素材均根據煤礦提升機提升場景1:1比例進行建模設計制作，嚴格按照考試標準進行設計。實際操作教學過程中系統能以聲光，文字，圖標的形式，對每一步進行操作引導，考核項目講解，操作提示，錯誤糾正。實操考核系統嚴格依據“標準”的要求設置考核內容。考核中的每一個題目、每一個崗位操作的設備及工作環境，均需用虛擬仿真技術還原出來，既要有沉浸感，又要有交互性，通過操作煤礦提升機模擬操控臺，實現在虛擬環境中對煤礦提升機設備進行“生產現場” 式的操控作業。
實操考核過程中，教師可以根據自己實際需要，通過考核軟件系統，在《國家局煤礦提升機操作作業安全技術實際操作考試標準》范圍內自行組卷，考生可采用輸入身份證號的方式登錄本考核系統。按照本崗位操作作業實操考核標準要求和考核程序進行作答，作答次數可以自行設定，且以*后一次存儲交卷為準。考試成績總分為100分，80分以上為合格?？荚嚂r間為30分鐘。（系統需提供自行設置考試時間和次數的功能）
實操訓練和考核過程能夠通過考核終端管理系統進行遠程查看和控制，在考核時間結束時，實時給出相應考核成績和各分項考核得分，評判是否通過考核。同時系統通過局域網絡將本考生考試結果（包括考生信息、考核成績、扣分項的詳細信息等資料）上傳至管理系統數據庫，便于考核檔案的建立和查詢。
本系統考核程序嚴格依據《煤礦提升機操作作業安全技術實際操作考試標準》設計，主要設置以下考核項目：系統共分K1提升機作業前安全檢查和K2提升機安全操作兩個大項內容。
K1卷 提升機作業前安全檢查：
1、機房安全檢查：
A、檢查作業環境：
B、檢查安全防護：
2、運行裝置安全檢查：
A、檢查制動裝置
B、檢查液壓、潤滑裝置
C、檢查傳動裝置
D、檢查連接裝置、滾筒及鋼絲繩
E、檢查電氣保護裝置：
3、試運轉安全操作：
A、試運轉準備
B、試驗保護裝置
C、試運轉
K2卷 提升機安全操作：
1、開機安全操作：
2、提升運行安全操作：
A、啟動、加速運行
B、等速運行
C、減速運行
3、停機安全操作：
A、正常停機
B、臨時停機
C、緊急停機
4、收工安全操作：
六、配置
1、煤礦提升機虛擬實訓操作教學儀、說明書各一份、操作說明各一份。
2、設備含主要的配件，其它易損件、專用工具等，每臺設備配套齊全，在使用單位提供電源或網絡的情況下，設備能夠正常使用且滿足招標技術規格書和技術協議的要求，不需要使用單位額外購置附件，若因設備供貨單位提供配件不齊全，影響設備安裝調試及正常使用而造成的一切損失由設備供貨單位承擔。
七、安裝、培訓要求
1、現場安裝調試，負責培訓教師及管理人員。
2、備注:提升機虛擬實訓操作教學儀必須支持當國家《煤礦提升機操作作業安全技術實際操作考試標準》發生變化時，用戶在提升機虛擬實訓操作教學儀內能夠自行上傳考試標準題庫。
八、設備驗收標準、出廠檢驗
1、設備驗收標準為供方提供的該機合格證明書、產品使用說明書、出廠檢驗報告等相關資料。
2、設備到達需方現場后，供方派員進行安裝調試，驗收合格后雙方在終驗收文件上簽字認可，設備即可交付需方使用。
