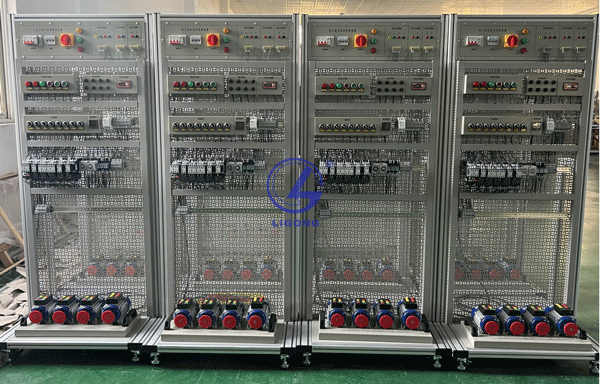

LG-790D型 電拖綜合實訓系統

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、技術參數

1.輸入電源: 三相五線制AC380V ±10% 50Hz,
2.裝置容量: <1.5KVA
3.工作站尺寸: 約860﹡686﹡1900mm (L﹡W﹡H) ±10%
4.工作環境:-10℃--40℃, 相對濕度<90%RH(25℃),海拔<3000M
5.設備具備漏電保護、短路保護、過載保護以及急停、鑰匙開關、狀態指示等安全防護功能

二、設備主要組成及功能描述

1.1、臺體
主要由帶有萬向輪的底座、鋁型材、器件安裝板、電源箱等組成
尺寸≥W800﹡D700﹡H1830mm,操作臺采用型材和鈑金相結合形式， 操作臺底部安裝帶剎車制動的承重腳輪， 方便移動， 可調整水平高度的地腳。
采用立式結構設計， 設備整體符合人體工學設計， 方便操作。
上方電源箱， 方便設備整體取電和相關電源操作。
1.2、電源箱
箱體用厚度1.5mm的鋼板焊接， 面板采用1.5mm的鋼板，整個由鈑金折彎焊接而成，表而采用靜電噴涂技術處理。同時帶有漏電斷路器、熔斷器、鑰匙開關、智能電能表、急停開關等， 可為系統工作提供必要的穩定電源。
1.3、電力拖動實訓考核

三、設備主要配置表

(1) 主要配置清單
編號 模組名稱 名稱 技術參數 數量 單位
1 電力拖動考核實訓單元臺體 ≥W800﹡D700﹡H1830mm,操作臺采用型材和鈑金相結合形式， 操作臺底部安裝帶剎車制動的承重腳輪，方便移動，可調整水平高度的地腳。
2 電源箱輸出：三相五線交流 380V±10%單相三線交流220±10%使用自動空氣開關通斷電源，設有短路保護系統、漏電保護系統、接地保護、急停保護。雙面 臺
3 電力拖動實訓 具體配件詳見表(2) 1 套
4 實訓指導書 1 本
5 實訓工具 具體配件詳見表 (3) 1 套
6 操作員凳子 配套操作員凳， 木制面， 鋼結構框架 2張
(2) 電力拖動實訓套件配置清單 (可根據客戶要求進行更改)
序號 名稱 型號規格 數量 單位
1 漏電斷路器 DZ47sLE/D/4P/16A 2 個
2 斷路器 DZ47s/3P/16A 2 個
3 交流接觸器 CJX2s-0910/220V 含輔助觸點 8 個
4 中間繼電器 JZC1-44/AC220V 4 個
5 中間繼電器 CDZ9-54P/DC24V 8 個
6 時間繼電器 JSZ3C-B/1S-6M/AC220V 含底座 3 個
7 熔斷器座 RT18-32 7 個
8 熔芯 RO15-3A 4 個
9 熔芯 R015-4A 3 個
10 繼電器 JRS1D-25/1.6-2.5A 3 個
11 熱繼電器座 JRS1D-25 3 個
12 綠色自復位按鈕 LA38-11BN 3 個
13 紅色自復位按鈕 LA38-11BN 2 個
14 黃色自復位按鈕 LA38-11BN 1 個
15 自鎖急停按鈕 LA38-11ZS 1 個
16 90°兩位置旋鈕開關 LA38-11X/21 3 個
17 綠色指示燈 AD16-22DS/220V 3 個
18 紅色指示燈 AD16-22D/220V 2 個
19 黃色指示燈 AD16-22DS/220V 2 個
20 行程開關 3 個
21 時間繼電器 JSZ3A-B/1S-6M/AC220V 2 個
22 三相異步電動機 6314 2 個
23 三相雙速電機 1 個
(3) 實訓工具配置清單 (可根據客戶要求進行更改)編號 名稱 規格 數量
1 小一字螺絲刀 3﹡75mm 1
2 大一字螺絲刀 6﹡100mm 1
3 大十字螺絲刀 6﹡100mm 1
4 剝線鉗 1
5 壓線鉗 壓針型鼻 1
6 萬用表 1
7 六角討論桌 桌子由六個梯形桌子組成≥
1000﹡350﹡750/鋼木結構/桌面三聚氰胺板/2.5cm厚/桌腿采用加厚鋼管/優質實心五金椅架尺寸： ≥
790﹡480﹡470mm;椅背采用環保PP料/每套6把。 (整體實訓室數量8套) 1
8 電腦 I5 1135G7 16G+M.2512GBSSD/MX4502G獨顯/無光驅/可俯仰/W11/攝像頭/讀卡器/音箱麥克/23.8WLED 19 文化建設 亞克力造型文化展板
18mmPVC板基層， 3mm亞克力板面層， 整體雕刻整體面積不少于 10m² 1
